図1　WSTSが発表した2019�Qの見込みと2020�Qの予�R　出�Z：WSTSの数�Cをセミコンポータルがグラフ化

WSTSが定�Iする半導���x場とは、半導��チップが����vの�}に渡る地域、と定めている。つまり、半導��チップを使うユーザーのいる場所であり、半導��チップを使って電子機�_(d│)やモジュールを作る企業のいる場所である。半導��メーカーのいる場所ではない。図１で世�cの半導���x場が成長しているのに、日本�x場だけが成長していないということは、日本の総合電機メーカーや通信機�_(d│)メーカー、家電メーカーなどが半導��チップの�P(gu─n)入�Yがほとんど�\えていないという�T味である。これらのメーカーの売り�屬欧論�垢靴討い覆ぁ�

WSTSの����別の予�Rでは、メモリの他、アナログIC、マイクロ、ロジック、ディスクリート、光エレクトロニクス、センサという分け��(sh┫)の内、アナログICは7.9%�(f┫)の541億ドル、マイクロプロセッサやマイコンを含むマイクロは2.3%�(f┫)の657億ドル、スマートフォンの頭�Nとなるアプリケーションプロセッサなどのロジックは4.3%�(f┫)の1046億ドルとメモリ以外のICは�てマイナス�k桁である（図2）。

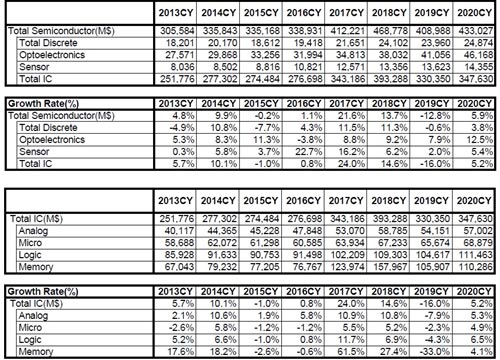

図2　����別の見通しと予�R　出�Z：WSTS

IC以外のパワートランジスタが�j(lu┛)きな割合を�めるディスクリートは0.6%�(f┫)の240億ドルと、ほぼ横ばいを維�eした。光エレクトロニクスとセンサは共にプラス成長で、中でもCMOS/CCDイメージセンサや�p光素子、レーザー、LEDなどの光エレクトロニクス����は7.9%�\の411億ドル、MEMSをほぼ中心とするセンサは、2.0%�\の136億ドルと成長する見込みだ。

2019�Qはスマホがほぼ横ばいでも、新����のスマホは2眼から3眼へとCMOSイメージセンサの個数を�\やした����が�\え、イメージセンサが�j(lu┛)きく成長した。IC Insightsが分析したCMOSイメージセンサの調�hでは(参考�@料2)、CMOSイメージセンサは19%�\の168億ドルとなっており、光エレクトロニクス����の中では最も�j(lu┛)きな分野である。CMOSイメージセンサ�x場の約半分がソニーセミコンダクタソリューションズの売り�屬欧任△蝓▲愁法屡焼��が�j(lu┛)きく成長した要因が裏��韻蕕譴討い襦�参考�@料3）。

世�cの半導���x場���では、6月の見通しが�i�Q比12.1%�(f┫)であったから(参考�@料4)、半�Qたった今でもほぼ同様な12.8%�(f┫)ということは、この半�Q間で半導��売り�屬恩�未靴�fを這いつくばっている、とみてよい。つまり�fの�X�から�j(lu┛)きく下がっておらず、しかもこれ以�嵳遒舛詬彖任呂覆い燭瓠∈８紊�屬���(sh┫)向にあるといえる。今�vの落ち込み（�i�Q比マイナス）は、2018�Qの12月から始まっており、今�Qの12月はそのマイナスと比較する�lだから、�x場環境の��襪気鮃洋犬貌�譴襪函⊂�覆�箸�12月ごろにはプラスに転じると見て間違いはなさそうだ。
