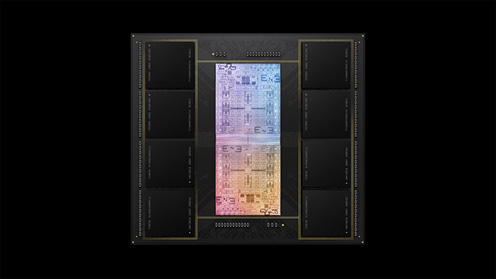

図1　Appleの新SoCはM1 Maxチップを2個インターポーザで接��　出�Z：Apple

M1 Ultraは、M1 Maxチップ（参考�@料1）を2個、シリコンインターポーザを通して接��しており、同社はUltraFusion�\術と�}んでいる。これにより1万を��える信��(gu┤)をチップ間で接��し、2.5TB/秒という��高�]のバンド幅でチップ間をデータ転送している。これまで最先端のマルチチップ配線�\術より4倍も�]い。このことによって、ソフトウエア�笋�らはM1 Ultraがまるで1チップのように見えるという。��来だと2チップをマザーボード�屬農橙�していたため、配線�{(di┐o)�`が長くなり、レイテンシが��く、バンド幅は��(f┫)少し消�J電��は�屬�っていた。このUltraFusion�\術はApple が独�Oに開発したという。

M1 Maxではメモリを周囲に4個�Qえて共�~メモリを構成していた。図1のチップアーキテクチャを見る限り、今�vのM1 Ultraはメモリも�k緒に集積しているようだ。配線長が�](m└i)いため高�]メモリを共�~できるため、CPUの動作はレイテンシが少なく極めて�]くなる。最�j(lu┛)128GBの共�~メモリとなる。

M1 Ultraは、20個のCPUコアからなる。その内16コアが性�Δ旅發ぅ灰◆�4コアは性�Δ茲蠅眥秕嫡J電��を優先するコアとなっている。演�Q�]度が��要な時は高性�Ε灰△鴦H��し、動作させない時は低消�J電��コアを�H��する、ArmのbigLITTLEアーキテクチャに�瑤討い襦ｒ�来の高性�Ε僖愁灰鵑濃箸錣譴�16CPUコアのプロセサと比べて、同じ60Wレベルでは性�Δ�90%も高い（図2）。

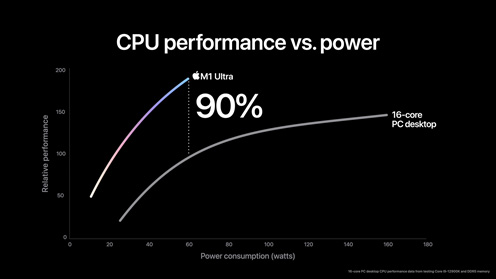

図2　同じ消�J電��なら性�Δ�90%高い　出�Z：Apple

また逆に、��来の16コアプロセッサのピーク性�Δ汎韻言��Δ覆蕁�100Wも少ない消�J電��で動作する。M1 Ultraは1チップのM1 Maxのほぼ2倍の性�Δ篥杜�効率を提供する。

AppleのパソコンMacはグラフィックデザイナーなどが好んで使うパソコンであるため、グラフィックス性�Δ呂發舛蹐鷙發ぁ�64コアのGPUを搭載しており、3D（3次元）レンダリング作業を高�]にできる。また、ビデオコーデックでは8K ProRes422ビデオを最�j(lu┛)18本も再�擇任�るほか、複数のディスプレイを�~動できるディスプレイエンジンも搭載している。

またGPUとは別に集積しているニューラルエンジンも32コアを?y┐n)△─?2 TOPS（Trillion operations per second）のAI性�Δ魴eつため、機械学�{のモデルが�j(lu┛)きいAIでも使える。今�vのApple Siliconに合わせて、M1 UltraのCPUやGPU、��随するメモリバンド幅を?q┗)�かすためにソフトウエアも改良したMac OS Montereyも新��に設��した。

Appleは、消�J電��を下げることによって、�Dり組んでいるカーボンニュートラルに向け、���]のサプライチェーンだけではなく����そのものの低消�J電��にも�Dり組んでいる。ハイエンドのWindowsデスクトップパソコンよりも�Q間1000kW時も少ない電��になるとしている。

参考�@料
1. 「Appleの新型SoC、GPU・ビデオ機�Δ鮟室造靴覆�ら消�J電��を削��(f┫)」、セミコンポータル (2021/10/20)
