Samsungのファウンドリ戦�S��1��、�盜颪��2工場新設
Samsung Electronicsが�盜颯謄⑤汽�Ε�璽好船鷙抒阿離謄ぅ蕁杓xに170億ドルをかけて、ファウンドリビジネス�の新工場を建設することを発表したが、同社はオースチンに最初のファウンドリ工場をすでに設�している。同社がこの発表�iに��蕕�砲靴榛8紊離侫.Ε鵐疋蠕鐓Sは日本の半導��工場にとって参考になりそうだ。

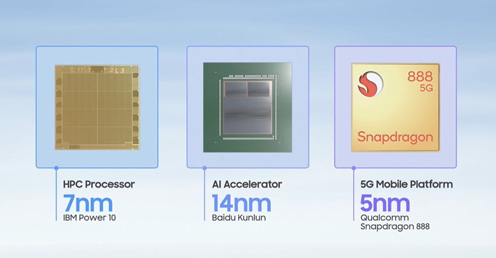

図1 Samsungがこれまで提供してきた�Q社のプロセッサ 出�Z:Samsung Electronics
今�vのテイラー�xの新工場は、オースチン工場から25km�東に行ったところにあり、それほど�`れていないため、半導�����]に�㌫廚淵ぅ鵐侫蕕筌螢宗璽垢魘�~できるとしている。新工場は、500万平��(sh┫)メートルの敷地に最新の設�△鯑各�垢觜�譴箸覆襦�2022�Qの�嵌彰釮望�工し、2024�Qの�n働できるように設�△鯑各�垢詬縦蠅任△襦�
Samsungがファウンドリに�を入れているが、すでにこれまでにも実績があり、5nmプロセスノードのQualcomm社のSnapdragon 888や、7nmノードのIBMのPower 10プロセッサ、14nmノードの�度(Baidu)のKunlun AIアクセラレータなどがある(図1)。IBMはこの先の2nmプロセスノードでのSoCもSamsungと協�して試作している。
Samsungのファウンドリ戦�Sの基本となるのがSAFE(Samsung Advanced Foundry Ecosystem)という考え��(sh┫)だ(図2)。要は、エコシステムをしっかり構築しなければファウンドリビジネスは成り立たないことだ。同社ファウンドリ設�開発�靆腑肇奪廚�VPのRyan Lee��(hu━)は、「フォウンドリ企業だけでは何もできない。SAFEによってエコシステムを構築することは不可�L(f┘ng)」と語っている。�来の日本のIDMがやっていた、ファウンドリと称する�業とは�く違う。�攵�インだけがあってもビジネスにはならないのである。

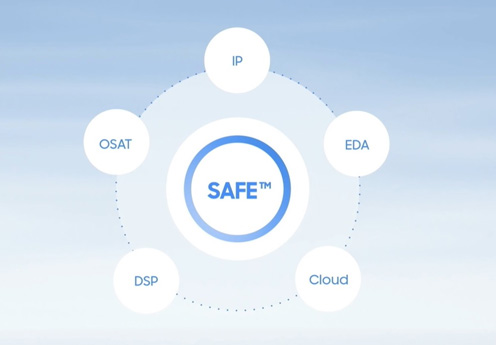

図2 SAFEプログラムにはIPやOSAT、設�パートナー(DSP)、EDAベンダー、クラウド�W(w┌ng)�設�などのエコシステムが�L(f┘ng)かせない 出�Z:Samsung Electronics
ファウンドリビジネスでは、IPやEDAベンダーと協�し、ICが欲しい顧客に設�作業を�мqする。Samsungは3600�|類以�屬�IPと、80もの認定EDAツールを�eっている。さまざまなIPとセルライブラリ、メモリコンパイラなどを�W(w┌ng)�でき、100GbpsのSerDesインターフェイスや2.5D/3Dなどのチップを集積できる。
協�するOSAT(Outsourced Semiconductor Assembly and Test)には10社とパートナーを組んでおり、2.5D/3D集積に向く、さまざまなパッケージをサポートしている。最�Zの例では(参考�@料1)、SoCの周りに最�j(lu┛)6個のHBMメモリを配�するなどの成果をAmkorと共に�uている。最先端のSoCでも4個のHBMである。
DSP(Design Solution Partner)エコシステムではグローバルなLSI設�企業と組み、設�のアイデアをチップに実�△垢襦��鵐汽ぅ箸任寮濕�に加え、クラウドを�W(w┌ng)�した設�(Cloud Design Platform)にも答えている。
Lee��(hu━)はこのSAFEプログラムのサポートがあってこそ、「性�Ε廛薀奪肇侫�璽�2.0」を実現できるとして、そのための3本の柱は、イノベーションと、インテリジェンス、インテグレーションを�屬欧拭�ぅ離戞璽轡腑鵑蓮△垢任忙邵邨俎xのある3nmノードのGAA(Gate All Around)構�]のMOSトランジスタや設��\術を指し、インテリジェンスはAIやさらに改良した分析�\術、インテグレーションはコスト効率の高い2.5Dや3D集積の�T味である。
参考�@料
1. 「SamsungファウンドリとAmkorが2.5Dパッケージ�\術を共同開発」、セミコンポータル (2021/11/12)
