Samsung、EUVリソによる1z nmプロセスで16Gb DRAMを量凮始

Samsungは、EUVリソグラフィを使った1z nm(15nmi後)プロセスによるLPDDR5仕様の16GビットDRAMの量を開始したと発表した。DRAMはこれまでのコンピュータ要に加え、AIのニューラルネットワークモデルの演Qにもず使うため、今後の要の期待がjきい。1パッケージに8のDRAMチップを_ね、16GBを構成している(図1)。

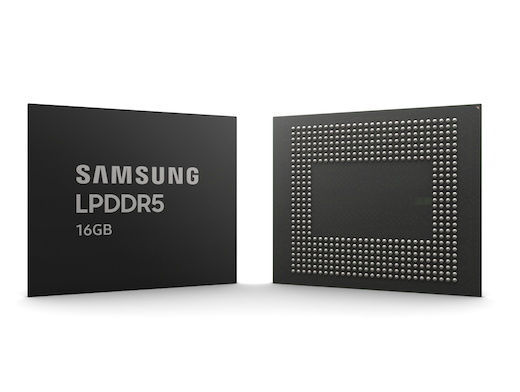

図1 16GBのLPDDR5 出Z:Samsung

図1 16GBのLPDDR5 出Z:Samsung


Samsungは今Qの3月、1z nmの次のD1a nmプロセスのDRAMをDDR4仕様で試作発表しているが(参考@料1)、その時もEUVリソグラフィで加工している。しかし、メモリの量にEUVを使うのはこれが初めてとなる。

平u工場団地に12万8900平汽瓠璽肇襪療效蓮6基のサッカー場相当)にSamsungの平u2ラインがある(図2)。この攵ラインは、先端半導を]する工場と位づけられており(参考@料2)、DRAMの次には、3D-NANDフラッシュ、ファウンドリサービスにも使っていく。

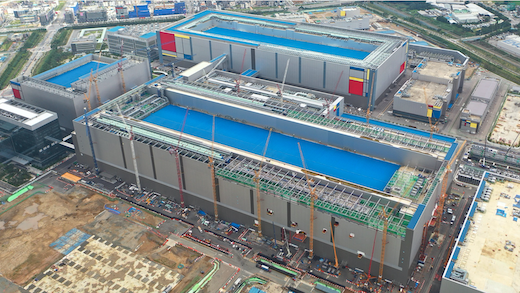

図2 建設している時のSamsungの平u2ライン 出Z:Samsung

図2 建設している時のSamsungの平u2ライン 出Z:Samsung


1z nmプロセスは、DRAMとしては最も微細なプロセス\術。来の量チップよりも30%薄く加工しており、これを8_ねて1パッケージとしての16GBの容量に仕屬欧討い襦r来の1y nmプロセスで16GB DRAMを1パッケージに収めようとすると、12Gビットチップを8と8Gビットチップが4要だった。1z nmプロセスで微細化し16Gビットに高集積にすることで、8のチップで済んだとしている。

量する16GビットのLPDDR5のデータレートは、6.4Gビット/秒と高]であり、5G官で複眼カメラのスマートフォンや折りQみ可Δ淵好泪曚任両Wを狙っている。Samsungはこの新型16GB LPDDR5パッケージで2021Qに世c中のスマホメーカーに販売していくとしている。さらにO動Z向けに使a度J囲を広げた信頼性の高いも提供するとしている。

参考@料
1. Samsung Announces Industry’s First EUV DRAM with Shipment of First Million Modules (2020/3/25)
2. Samsung Begins Mass Production of 16Gb LPDDR5 DRAM at World’s Largest Semiconductor Line (2020/8/30)

(2020/9/2)
