144cm2の�j(lu┛)�C積で効率14.5%のペロブスカイト・ソーラーセル
オランダの�陵枦澱咼灰鵐宗璽轡▲�Sollianceは、144cm2の�C積で変換効率が14.5%と高いペロブスカイト構�]のソーラーモジュールを開発した（図1）。ペロブスカイト構�]の�陵枦澱咾蓮≪~機材料で構成する塗布型ソーラーセルであり、最�Z�R�`が���]に集まっている。2011�Qに小�C積だが10%を��えるものが発表されて以来、その勢いがあまりにも��だからである。

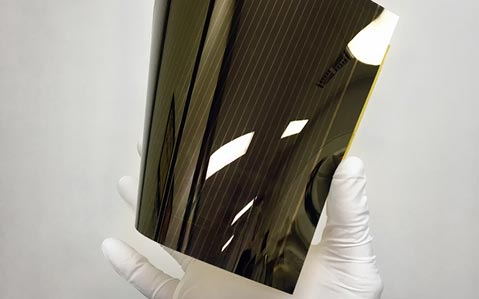

図1 曲げられる�~機ペロブスカイト構�]�陵枦澱咫―儘Z：Solliance
この発表は、オランダの��ブラバント�Δ肇�ランダ�楾饅j(lu┛)使館が東�Bで開��した「Brabant Innovation Day」で��らかになったもの。Sollianceマネージング・ディレクタのRonn Andriessen��（図2）によると、これだけの広い�C積で14.5%の効率を達成したのは初めてだとしている。これまでのペロブスカイト�陵枦澱咾郎嚢發�22.7%とシリコンの単�T晶セル並みの効率を達成しているが、その時の�C積は小さく、実��的ではない。今�vは�~効�C積が144cm2と広く、より実��的である。
図2 Sollianceマネージング・ディレクタのRonn Andriessen��
ペロブスカイト構�]の�~機膜は、基本的に塗布で形成する�T晶である。処理�a度は最�j(lu┛)120°Cであるから、基��にはガラスだけではなくプラスチックフィルムを使うことも可�Δ任△襦�このためフレキシブルな形に加工できる。傘やテントに張り��けることもできる。Andriessen��は、量��にはロール・ツー・ロール��(sh┫)式が使える�屬法��W価な����だけで構成できるため、���]コストは�x販のシリコン�T晶よりも�Wくできる、と胸を張る。
しかも、この�陵枦澱咾魯廛薀好船奪�基��に塗布で形成できるため、薄く形成でき軽い。このため、曲�C形�Xの壁や屋根などにも向く。例えばクルマの屋根に�k�Cに敷き詰めることさえ可�Δ澄ｒ�来のシリコン単�T晶あるいは�H�T晶の�陵枦澱咾覆蕾卵�に�w定し設��しなければならないが、塗布型�~機�陵枦澱咾覆蕁△匹里茲Δ雰喪Xの�屬砲任眄���できる。いわば、建�颪侶喪Xに�pって�Dり��けることができる。このため次世代の�陵枦澱咾噺世錣譴討い襦�
�k般にペロブスカイト構�]の�陵枦澱咾蓮△泙坤汽屮好肇譟璽抜韶�（PETやプラスチック、ガラスなど）の�屬縫丱奪侫〜悄�TiO2層など）、さらにペロブスカイト構�]を�eつ�~機膜のPb(CH3NH3)I3、さらに��孔輸送膜を形成し透��電極を��けて完成する。
ペロブスカイト構�]は�k般に�嗟凝���に�Hく見られ、例えば誘電率の高いチタン���l（PbTiO3）やチタン�┘丱螢Ε燹�BaTiO3）のように、立��(sh┫)晶�Uの単位格子の�Q頂点に金�錙�PbやBa）原子、��心にもう�kつの金�鏝胸�Tiを配��し、立��(sh┫)晶�Uの�C心中央にOを配��した�T晶構�]の�k�|である。これらの�嗟凝����T晶と同様に、チタン���lのTiに相当する原子（というか�~機分子だが）がCH3NH3であり、��素Oに相当する�霾�がIという�lだ。
この複雑な�T晶構�]だが、�g��のPbI2試薬と、�g��のCH3NH3I試薬を混合し、溶��に溶かして常�aで塗布し、そのあと40〜100°Cで�X処理するだけで�uられる。Andriessen��によると、厳密には単�T晶ではなく�H�T晶に�Zいという。ただし、グレインバウンダリの向きに�pって電流が流れ、グレインバウンダリを横切って電流が流れることはないため、�B�^がさほど�j(lu┛)きくなく高い効率が�uられるのだとしている。
透��電極を基���笋棒澆院�表�C�笋剖��鐡填砲鮟^��で形成している。レーザースクライブで�]冊�Xにセルを構成し、24個のセルを直�`接��している。このことによってフィルファクタは95.2%と四角いI-V��性になっている。このまま接��することで電圧や電流容量を高めることができるとしている。また、効率は落ちるが半透��のディスプレイの電源にも使えるというデモも見せた。
