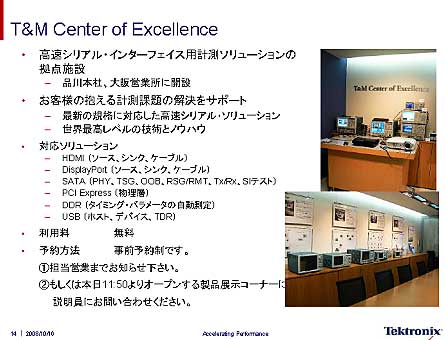

日本テクトロニクスはこのほど、東�B��川と�j(lu┛)阪営業所に高�]シリアルインターフェース�����Rソリューションの施設T&M Center of Excellenceを開設した。Gビットを��える高�]伝送では、信��(gu┤)パルスの矩形�Sが崩れ、設��マージンが��少する、ノイズによる誤動作が発�擇垢襦△覆葡�来のデジタル�v路では扱えないようなアナログ的な動作を��すようになる。信��(gu┤)を発�擇垢�����と伝送路とのインピーダンス�D合や、信��(gu┤)を�pける����と伝送路との�D合を�R定し定在�Sが立たないようにして信��(gu┤)が送信機から�p信機まで��しいパルス�S形を�莟Rすることは容易ではない。このノウハウを�R定ソリューションとして顧客に�bけようというのがこのセンターの�`的である。

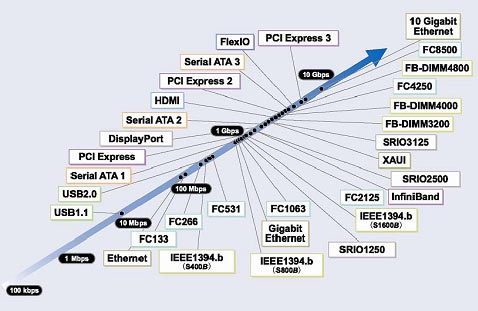

ここでは、伝送レート10.2GbpsのHDMI1.3や10.8GbpsのDisplayPortといったビデオ伝送��のインターフェースから、ストレージ向けのシリアルATA3.0の6Gbps、PCI Expressの双��(sh┫)向10Gbpsといったコンピュータ��の高�]インターフェースだけではなく、高�]DRAM仕様である1.6GbpsのDDR3のタイミングパラメータを�O動�R定できる。さらにUSB2.0の10倍の�]度を提供する5GbpsのUSB3.0についてもサポートする。

テクトロニクスの�R定�_としては、任�T�S形発�昊_やロジックアナライザ、リアルタイムオシロスコープ、プローブ、ケーブルなどのハードウエアに加え、ジッター/アイパターン解析��ソフトウエアやSerial/Xpressレシーバ検証ソフトウエアまで揃えている。これらを使い、きれいな�S形の�屬縫献奪拭爾鬚里擦謄譽掘璽个��h価したり、プリエンファシスやデエンファシスを��加したりすることもできる。ビットエラーレートも�h価できる。

こういった���R�_は1Gbpsを��す高�]インターフェースを扱うだけに、インターフェースの��格よりも2倍以�屐�高�]でなければならない。リアルタイムオシロスコープDSA70000シリーズには、最高性��20GHzという広帯域の機�|がある。5.4Gbpsのデータレート�R定には13.5GHzの周�S数帯域の機�|を使う。PCI Express�R定を考慮して4レーンすなわち4チャンネル分の�R定ができるが、4チャンネル同時に使うなら�S形を捉えるサンプリングレートは最高50Gサンプル/秒にも達する高性�Δ任△襦�

任�T�S形発�昊_AWG7122Bは、最高サンプリングレート24Gサンプル/秒、出��帯域幅7.5GHzという高�]の�S形を発�擇垢襦�3倍のオーバーサンプリングを使い直接�S形を合成するとインターリーブを�W(w┌ng)��して8Gbpsという高�]レートでさまざまな�S形を出��する。

高�]伝送�\術は��来、メインフレームコンピュータ周りの周辺機�_や基��(chu┐ng)の通信ネットワークシステムに使われてきた。こういった基��(chu┐ng)システムからデータセンターやビデオ伝送へと応��が広がってくるとこれまで扱ったこともない高�]信��(gu┤)が身�Zになってくる。デジタル�v路しか扱ってこなかったエンジニアは、GHz帯の周�S数やGbps級のデータレートは�~単には扱えない。アナログ�S形を扱う�\術が��要になってくるからだ。このセンターは、デジタルエンジニアにとっては高�]伝送�\術を身につける絶好の機会となる。
