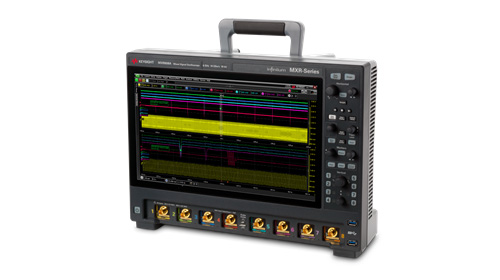

図1　8��分のオシロやスペアナ機�Δ魴eつミッドレンジの万�ΡR定�_　出�Z：Keysight Technologies

なぜ、KeysightはMXRシリーズを開発したか。最�Zはシステムのデジタル化がますます進んできたからだ。5GやWi-Fi 6、Bluetoothなどワイヤレスのシステムでのデジタル変調が常識になってきたため、RF（無線周�S数）�v路とデジタル変調を同時に�莟Rしたい、あるいはRF�v路と電源のパワーインテグリティを同時にチェックしたい、信��(gu┤)�S形がきれいになっているかを��確に早く分析したい、などの要求が�咾泙辰討い襦Ｆ瓜�にすぐ�莟Rでき、不�差腓鯀畩�に解��できれば、Time to market（T2M）を�]縮できる。

しかも、RFとデジタル、さらに�H数の電源を同時に�R定しなければならないシステムはますます�\えている。システムに使う半導��チップの電源電圧が1.2V、3.3V、5Vだけではなく、それ以�屬療徹気碵Hく、それらが実動作で所望の�S形を��しているかどうか確認しなければならないからだ。そのノイズ成分の解析に��要なスペクトルアナライザ機�Δ發△襦�さらに今後、5Gは工場や流通、倉�U、港湾などさまざまな�噞��の現場で��要になってくる�屬法⊂}軽に無線という要求にはWi-FiやBluetoothが、ウエアラブルから医��機�_、�噞機�_、�c�攀×_などあらゆる応��機�_にやってくる。

これまでKeysightには、こういった要求を満�Bさせる最高級のRTオシロ「UXRシリーズ」はあった。しかし価格が数�h万��と高価で、�}軽には�P入できない。�k��(sh┫)、InfiniiVision Xシリーズという�@��の�W価なオシロもあった。しかし機�Δ鷲��科�。�}ごろな価格で最高級並みの性�ΑΦ��Δ�欲しい、という要求を満たすのが今�vのMXRシリーズである。

高性�Α�高機�Δ覆�ら、�}ごろな価格を狙ったMXRシリーズのカギを�曚辰織謄�ノロジーはやはり半導��である。最高級機�|のUXRシリーズで使われていた高�]10ビットのA-DコンバータとASIC、さらに2Gポイント/秒の高�]で�S形を保�TできるHBM（High Bandwidth Memory）メモリを採��したことである（図2）。

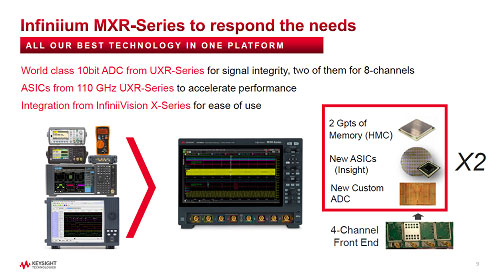

図2　最高級機�|UXRシリーズで使われたチップを流��　出�Z：Keysight Technologies

ASICは、�S形プロットの高�]化を�мqするアクセラレータであり、2GHzのデジタルダウンコンバータ機�Δ盞eつ。バンド幅はソフトウエアでアップグレードできるため、ユーザーはこのシリーズの中でも最も�W価なシリーズを導入し、後で高性�Φ○|をアップグレードすることもできる。ただし、ハードウエアも��新する場合は同社の工場内で行う。

MXRシリーズは、ボード内の8カ所の異なる電源やRFの�X況を同時に高�]（最�j6GHz帯域）で�莟Rできるだけではなく、ロジックアナライザやプロトコルアナライザ、ファンクションジェネレータの機�Δ發△蝓▲▲ぅ瀬ぅ筌哀薀燹�20万�S形/秒を捉えることができる。このためにHBMという高�]・�j容量メモリを搭載している。8チャンネルの電源�S形を見る場合でも帯域が広いため、わずかな立ち�屬�り�S形のズレまでも�莟Rできている（図3）。

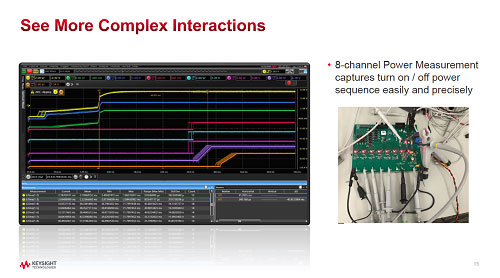

図3　8個の電源�S形を同時に見る　出�Z：Keysight Technologies

加えて、フォールトハンター（Fault Hunter）機�Δ發△襦�これは、AI（機械学�{）を使って��常な�S形を学�{させておき、その��常さを��すガウス分布からﾍ脱した信��(gu┤)が入れば異常だと検出するもの。��常か異常かを見分けるのは、ガウス分布から2σの�J囲であれば��常というしきい値を設けている。

周�S数帯域500MHzで、4チャンネルの最も�Wい����が290万��、6GHzで8チャンネルの最高性�Φ○|でも1640万��という。
