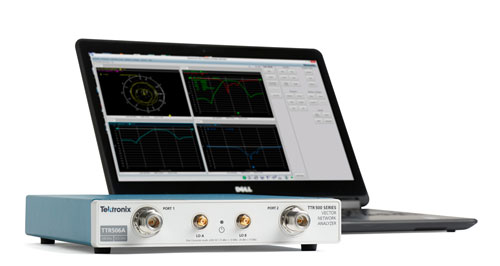

図1　Tektronixが発売する��万����のネットワークアナライザTTR500シリーズ　データの表��はWindowsパソコンで行う　出�Z：Tektronix

高周�S�v路の反�oや�W(w┌ng)�u、��失などを見るネットワークアナライザは、1000万��単位の����が�Hい。GHz帯の高周�S��性は、電磁�Sの性��による��性を�h価しなければならない。このためsパラメータと�}ばれる高周�S��性とスミスチャートが�Lかせない。S11、s12、s21、s22という入出��の�Sの反�oや入�o、��失、�W(w┌ng)�uなどを�R定し、スミスチャートを�Wくことで複素�Cでの��性を�h価できる。VSWR（電圧定在�S比）もわかるため、インピーダンス�D合をとりやすくなる。こういった���zな仕様であるため、価格は高かった。最も低い価格の����でさえ、200万��〜300万����度はした。

ワイヤレス�\術は携帯電�Bだけではなく、IoTやWi-Fiなど身�Zになってきた。IoTには専��の無線周�S数やネットワークを使うため、RF�v路とアンテナが��要になる。どちらの����も�x販��で入�}できるが、RF�v路をアンテナにつなぐ場合にインピーダンスを�D合しなければ接合�霾�で反�oが�擇犬討靴泙ぁ⊃���(gu┤)が�科�に伝わらなくなる。だから、�R定が��要なのだ。このためだけに高価なネットワークアナライザを�P入する�lにはいかない。Tektronixはこのような�x場を狙った。

Tektronixが提供する新しいネットワークアナライザ����VNA（ベクトルネットワークアナライザ）TTR500シリーズには100kHz〜6GHzと100kHz〜3GHzの2�|類の����がある。それぞれ163万��からと、118万��からの価格帯で、206.4mm（幅）×285.8mm（奥行）×44.5mm（高さ）という弁当箱�jの�jきさで�_量は1.59kgと軽い。信��(gu┤)発�昊_を内�鼎靴討�り、その出��周�S数帯がそれぞれ異なっている。

また、DUT（被試�xデバイス）に電圧を加えるバイアスティーは、�R定機に内�鼎靴討�りその出��は0〜±24V、0〜200mAである。高周�Sの半導��ICやトランジスタ、RFモジュールの�R定に��要なバイアスティーを���Tする��要はない。�R定�_の���Cには2ポート設��されており、それぞれ送�p信の2パスが可�Δ砲覆辰討い襦�

この新����の出��表��はパソコンで�官�し、��来の高価なネットワークアナライザの���C操作ボタンと同じようなGUI画�Cが表��される。RF���Rになじみの薄いエンジニアにはプルダウンメニュー、日本語�官�もソフトウエアで���Tしている。このVectorVu-PCソフトウエアをパソコンにインストールするとGUIが表れる。sパラメータのファイルを�~単にインポート/エクスポートできる。

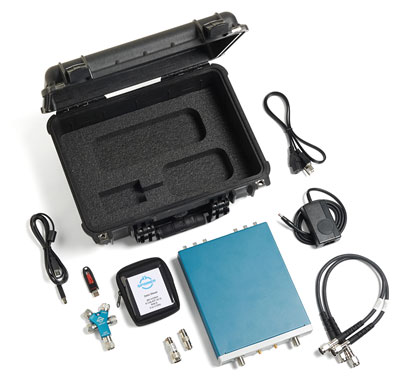

図2　���R��のアクセサリ　出�Z：Tektronix

この�R定�_にはオンボードコンピュータの�v路はなく、コンピュータで見せるデータはUSB2.0から送�p信される。また、�R定するためのケーブルやコネクタなどのアクセサリ(図2)も提供する。

�Wくできるようになったカギは、半導��チップである。RF信��(gu┤)発�昊_や信��(gu┤)の�p信・送信、リファレンス信��(gu┤)�p信などの�v路をASICで1チップにしたことによるという(図3)。

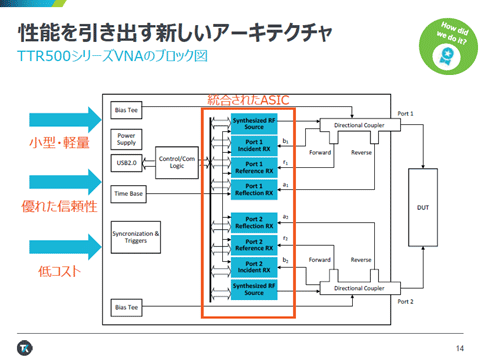

図3　送�p信�v路をIC化することで高性�Αδ祺然覆鮗存修靴拭―儘Z：Tektronix

Tektronixはかつて高�]・高周�S�v路のためのGaAsの���]ラインを�eっていたが、半導�����]ラインはGlobalFoundries社に売却した。しかし、半導��設��は�}放さない。今では���]ラインは外�陲離侫．Ε鵐疋蠅鮖箸Δ海箸�できるため、�O�iで�eつ��要はない。とはいえ、半導��チップは差別化するためのツールであるからこそ、チップ設��は�O社で保�~しておく。
