周�S数応答解析も可�Δ淵�シロをKeysightが8万����で提供
スペアナのように周�S数ドメインの信�､筌離ぅ困��莟Rでき、しかもわずか8万��という��低価格のオシロスコープが発売された。これは、旧Hewlett-Packard→Agilent TechnologiesからスピンオフしたKeysight Technologiesが発表したもの。

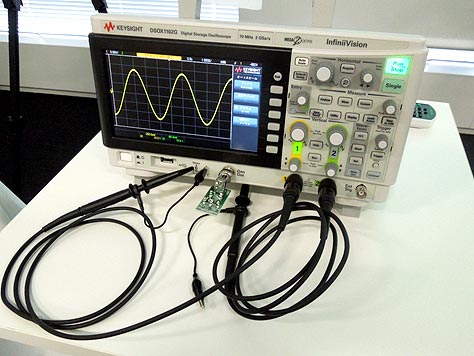

図1 6万2105��からのKeysightの低価格オシロスコープ プローブ��き
低価格のオシロスコープでは、Tektronixの最低価格4万8700��(税�sき)という��低価格のオシロはある。2チャンネルの電圧�S形を見ることができる�屬�、サンプリングレートは500Mサンプル/秒、周�S数帯域が25MHzと性�Δ盖Kくなかった。
今�vのKeysightの����シリーズで最も低価格の6万2105��というEDUX1002Aは、2チャンネルで帯域50MHz、1Gサンプル/秒と性�Δ��屬�っただけではなく、3.5桁のデジタル電圧��と5桁の周�S数カウンタも表��する。また同じ性�Δ�、8万6392��のEDUX1002Gはさらに最�j20MHzの�S形発�昊_(ファンクションジェネレータ）と周�S数応答解析(ボード線図)の機�Δ眦觝椶気譴討い�。オプションでシリアルプロトコル解析も可�Δ�、I2CとUARTのインタフェースでの解析ツールは1万8360��。
この1000Xシリーズでは4機�|をそろえており、この中でハイエンドの����はDSOX1102Gで、本��価格は11万679��、周�S数帯域が70MHz、オプションで100MHzのツール（2万8152��）があり、サンプリングレートは2Gサンプル/秒、ファンクションジェネレータと周�S数応答解析(スペアナのようなボード線図)も可��。シリアルプロトコル解析は、オプションでI2CとSPI、UARTインタフェースのツールが1万8360��、さらに同�YでCANとLINのインタフェースのオプションもある。また、�S形のGO/NOGOテストをするためのマスクテストも�Y��で���△気譴討い�。
Keysightはこれまで、ハイエンドのオシロが�u�Tだった。�jきく分けて、解析を中心とするInfiniiumブランドの500MHz〜63GHzの5�|類のハイエンドシリーズ����と、�@��で�~単なInfiniiVisionブランドの70MHz~6GHzの4�|類のミッドレンジを�eっていた。今�vはInfiniiVisionブランドのローエンドシリーズにあたる。�x場に出ている��数ベースではローエンド����が�Hく、同社は��数ベースでは見劣りがしていた。
今�v、低価格にできるようになったのは、これまでのInfiniiVisionで使われてきたカスタムICのASIC「Mega Zoom IV」を搭載したからだ。これは、サンプリングして�Dり込んだA-D変換データを、データ収集メモリマネージャーを通して、�莟R�S形の���R・サーチするためのアクセラレータと、さらに演�Q・�R定・サーチするCPUなどを搭載したもの。これがこのオシロのエンジンとなっている。ドーターボードに搭載されたチップにこれまでのノウハウが詰まっているとしている。
メモリ容量は100kポイントまたは1Mポイント、と��来の低価格����の2.5kポイントよりも�Hく、�S形��新レートは��来の100�S形/秒に�瓦靴�、5万�S形/秒となっている。これにより、�堙榔�答のような素早い応答でも残しておくことができる。
Keysightは�盜颪縫轡螢灰鵑�InPのファブを�eち、シリコンは高�]のADコンバータなどを開発���]している。
����のターゲットは学�擇篏蘓看vなど。初心�vのために、オシロの�i�Cに、サイン�Sや矩形�S、変調信�｡�不�差膺��､覆疋�シロの使い�気魍悗戮襯肇譟璽縫鵐或��､鮟侘�する。さらに教材をウェブからダウンロードして、オシロの基礎を学べるようになっている。
