ノリタケ、X膨張率を下げたCuペーストをNEDOプロジェクトで開発

ノリタケカンパニーリミテドは、NEDOのмqをpけた「低炭素社会を実現する新材料パワー半導プロジェクト」において、ファインセラミックス\術研|組合のk^として、a度サイクル試xに咾Cuペーストを開発した。-40〜+250℃を1000vクリアしている。

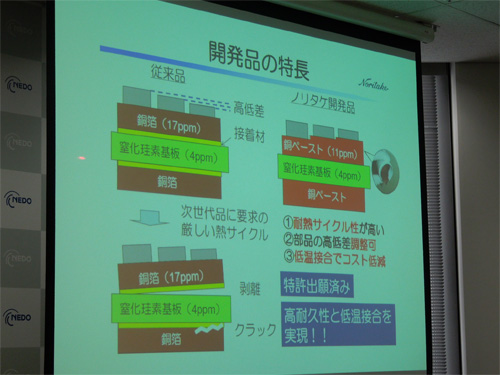

図1 ノリタケが開発したCuペースト セラミック基にCuをけてもはがれない

図1 ノリタケが開発したCuペースト セラミック基にCuをけてもはがれない


このCuペーストは、SiC MOSFETやSi IGBTなどのパワー半導とX伝導率の高いセラミックの間や、放Xフィンとセラミック基との間に塗る接剤。来、最j250℃という高いa度サイクルを繰り返すと、接剤が`することがあった(図1)。原因は、セラミックとCuとのX膨張率の差がjきいためであった。CuのX膨張係数は17ppm/℃、これに瓦靴謄札薀潺奪は3~7ppm/℃、SiNセラミックだと4ppm/℃とjきく違う。

このCuペーストは、直径数µm単位のCu子に膨張係数の差を緩和するためのフィラー材を充填し、~機溶剤に溶かしたもの。フィラーは数%で効果があるという。セラミックとの接には、Cuペーストを塗った後、500℃以下で焼成しwめている。CuペーストのX膨張係数は11ppm/℃とCuプレートよりも下がった。

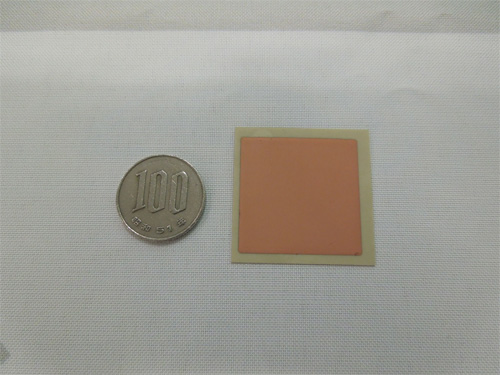

図2 SiNセラミックにCuペーストでCuプレートをけたサンプル

図2 SiNセラミックにCuペーストでCuプレートをけたサンプル


ノリタケは、セラミック基(SiNやAlNなど)にCuペーストを塗りCuプレートを積層した構]のテストサンプルを作り(図2)、a度サイクル試xを行った。パワーエレクトロニクスの実基への応を狙っている。

(2014/06/11)
