図1　Cambrios CEOのJohn LeMoncheck��

カンブリオス社（Cambrios Technologies Corp）のAgナノワイヤー����CleanOhmは、直径10〜20nm、長さ数μmという細い針のような「繊維」である。それらをランダムに配��して、薄いネットワーク�Xの導電膜を形成する。単位�C積あたりに��める透��な空間が広いため（図2）、人の眼にはほぼ透��に見える。このAgナノワイヤーを溶剤であるインクに溶かし、印刷のように電極パターンを�Wく。プリント配線��に使う電極の幅は、数�王�m以�屬發△襪燭瓠�透��に見え、導電性を�eたせることができるという�lだ。この����CleanOhmで配線電極を透��なフィルム�屬坊狙�しても、図3のようにただの透��フィルムのようにしか見えない。

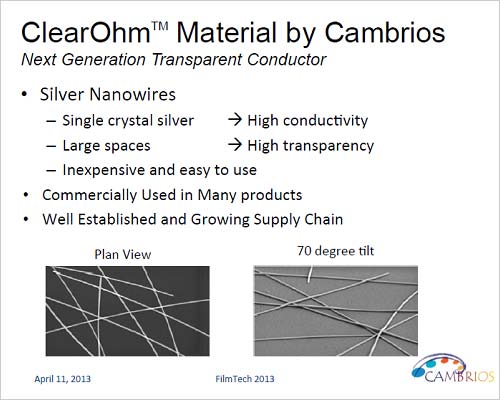

図2　真�屬�ら見た����（左の�^真）、70度��けて撮影した����（��の�^真）
出�Z：Cambrios Technologies

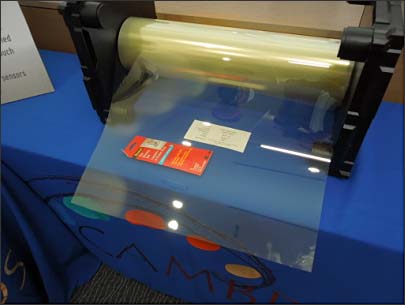

図3　フィルム�屬貌���電極を形成してもやはり透��

これまでは透��導電膜としてITOしか実��に耐えなかった。ITOはセラミックであり、���]するためには真空����が��要で�Wく作ることが�Mしかった。また比較的高�aでのアニールも��要だったためプラスチック基��には形成できなかった。｢加えて、経時変化によってクラックが入りやすかった｣(同��)。

この����CleanOhmの��長は、もちろん低コストであるが、それだけではない。セラミックとは違い、フィルムなどのプラスチックのフレキシブルな基��や、曲線�Xの丸い表�C形�Xの�屬砲盞狙�できるというメリットもある。ナノワイヤーがネットワーク�Xにランダムに絡まっているため、����的なパターンを�Wいてもモアレが出来ないという。加えて、量��する場合に、�J�Tのロールツーロール式のフィルムカセットを使えるため、余分な����コストはかからない。

ナノワイヤーと�}ぶ、まるで研�|フェーズのテーマであるものの、実はすでに商��化されている。スマートフォンやWindows 8ベースのPCモニターやウルトラブックなどのタッチスクリーンに使われた実績がある。これらの応��は、��来のITOを��き換えただけの����にすぎない。

今後は、このフィルムをさらに発�tさせ、プラスチックエレクトロニクスとして曲�C�Xの�陵枦澱咾��Xに設��できる半透��の�陵枦澱咾覆匹悗留���も��野に入れている。ドイツのHeliatek社はフレキシブルな�~機フィルム�陵枦澱咾�12%という変換効率を達成している。またやはりドイツのNovaled社もこの����を使ったOLEDを開発している。

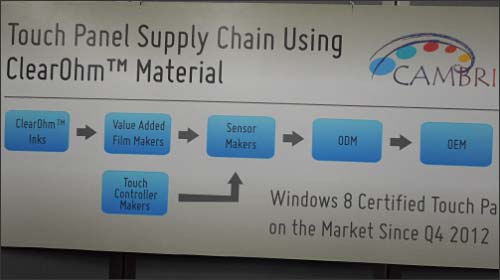

図4　透��電極形成��インクを使うサプライチェーン

カンブリオスは、これまでの商��化の実績を踏まえ、インクに溶かしたAgナノワイヤーをフィルムメーカーに販売してきた。Windows 8で認証されたサプライチェーンの流れは図4のようになる。透��電極をパターン加工したフィルムメーカーは、タッチセンサメーカーに����を納め、タッチセンサメーカーは電子機�_メーカーやEMSへ納入する。

図5　カンブリオス日本法人のカントリーマネジャーに��任した���冦柑���

こういったサプライチェーンに係わる企業が日本にはかなり�Hい。ファインテックジャパン2013に出�tした�Hくの企業がこのサプライチェーンのどこかに係わりを�eつ。このことを理解したカンブリオスは、日本�x場にさらに��を入れるためこのほど日本法人に代表�D締役（カントリーマネジャー）を��くことを��めた。かつてインテルやトランスメタ、コネクザントなどの外�@�U企業を経�xしてきた���冦柑���(図5)が代表�D締役に��任したことを発表した。
