デュポン、10μm��の薄いポリイミド絶縁材料でLEDの放�X(qi│n)性を改��
最�j(lu┛)90度まで折れ曲がった放�X(qi│n)��にも�Dり��けられる電気的絶縁材料として、デュポンがポリイミド材料CooLamシリーズを開発した。LEDの放�X(qi│n)基��向けに使う。曲げられる柔らかい材料なので丸い電球形�X(ju└)の基��に複数のLEDを張り��けることができる。この�T果、白�X(qi│n)�i並みに広がりを�eった光をLED電球で�u(p┴ng)ることができる(図1)。

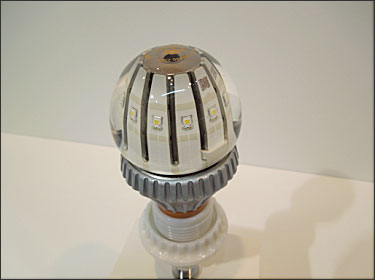

図1 白�X(qi│n)�i並みに光を広げられる放�X(qi│n)基��向け材料
�O動�Zのテールランプやヘッドランプなど、曲�C形�X(ju└)に合わせてLEDをマウントできる(図2)。図2の例では、階段�X(ju└)に直角に折れ曲がった放�X(qi│n)��にCooLamを形成、さらにLEDを設��している。実�∪濕�の�O�y(t┓ng)度が�\す。

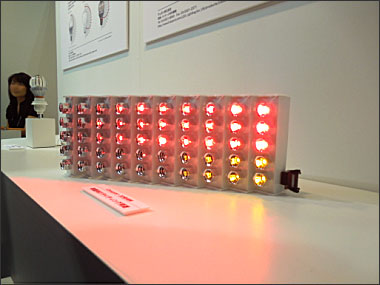

図2 �O動�Zランプの階段�X(ju└)の放�X(qi│n)��にも�Dり��けられる
LEDやパワートランジスタを放�X(qi│n)��に�Dり��ける場合には電気的に絶縁しなければならないことが�Hい。これまではグリースを塗ったり、薄いエポキシ�`脂を絶縁材に��いたりすることが�Hかったが、いずれもCooLamほどは薄く形成することができない。グリースだと60μm��度まで、エポキシ�`脂では75μm��度までしか薄くできない（表1）。また、電気的には絶縁だが�X(qi│n)的には伝導性の高い材料はコストが極めて高い。厚い�`脂は、放�X(qi│n)効果が�屬�らない�屬法�半導��チップとCuやAlなどのメタル放�X(qi│n)��との�X(qi│n)膨張係数の差により半田クラックが入ることがあった。

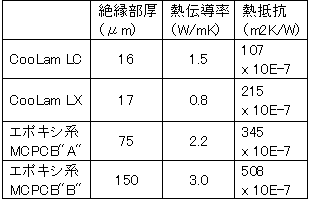

表1 ポリイミドベースの放�X(qi│n)���`脂材料CooLamの��性 出�Z：DuPont
表1からわかるように、ポリイミドは、10μm��と薄く形成することができるため、�X(qi│n)伝導率が放�X(qi│n)��のエポキシ�`脂よりも1/2〜1/3と小さいものの、����としての�X(qi│n)�B(ni┌o)�^を下げることができる。
LEDへの応��では、��に白�X(qi│n)�iとの��き換えにおいては、LEDの光が白�X(qi│n)�iほど広がらないことが、LED電球の�L(f┘ng)点になっていた。光を広げるため、LEDチップをできるだけ�H数個、周囲に実�△垢���要があった。このための放�X(qi│n)設��の�O�y(t┓ng)度に�U(ku┛)限があった。このポリイミド材料だと放�X(qi│n)��の形�X(ju└)に�pって形成できるため、�O�y(t┓ng)度が�屬�るという�lだ。
参考�@料
1. For longer lifetime and higher brightness LEDs, Choose DuPont CooLam
