広xのアスカネット、CEATECで空間に映機Σ気魃任圭个

ごく普通の空間に映機Σ気魃任圭个晃学システムをアスカネットが開発した(図1)。格子Xのミラーを使って、画気魘間に映し出す。点を空間のk平C屬帽覆蟾めるように反o(j━)ミラーを工夫することで実現した。空間屬鳳気箍気鮴^し込む夢のディスプレイの実現にk歩Zづく。同社はCEATEC2012でtした。

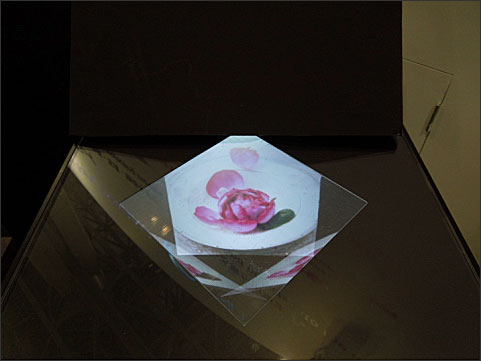

図1 }の^真を空間屬鳳任靴世

図1 }の^真を空間屬鳳任靴世


アスカネットは広xを本拠とするデジタル^真の会社。同社は、AI(Aerial Imaging)Plateと}ぶ半透の反o(j━)を開発、このプレートを介在させて]晶ディスプレイなどの画気魘間に映し出す(図2)。

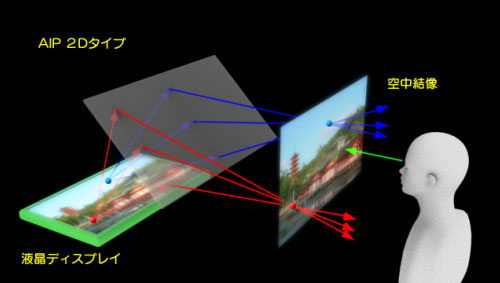

図2 元の画Cが]晶ディスプレイだとすると、AI Plateを介在すると空間に気見える

図2 元の画Cが]晶ディスプレイだとすると、AI Plateを介在すると空間に気見える


これまでは、やフィルム(薄い膜)などの(j┫)颪鬟好リーンとしていることで映機Σ気鴆T気気擦襪海箸できたが、空中の何もないところに気鴆Tぶことは、未来のSFの世cでしかなかった。これをアスカネットのAI Plateは空中にT気気擦襪海箸できる。しかも、実気任△襪燭、図1のように^真を撮ることができる。これまでの3次元映気里茲Δ糞気任論^真を撮ることができない。

こういった空間に映気箍気鴆T気気擦襪海箸砲茲辰、ジェスチャーコントロールやタッチパネルなどの新しいGUIを作できるようになる。実颪礼]晶ディスプレイなどの映気畔未離宗璽垢らの映気鱸]晶ディスプレイのiでT気垢襪茲ΔAI Plateを配すると、3次元画気鮗気箸靴同任圭个垢海箸できるようになる。

AI Plateは、微細な格子Xのミラーを敷き詰めたもの。微細な格子ミラーは、約0.5mm間隔で]冊Xに100度のミラーを_ねたガラスプレートと、同じく]冊Xに100度のミラーを_ねた別のプレートを直交させて張りけている。

幅1mm、長さ50mm度で厚さ0.5mm度の]冊Xのミラー((d┣)Cは厚さ(sh┫)向に貭召C)を100度_ねた構]のプレートは、次のようにして作る。まず50mm×50mm度のj(lu┛)きさで厚さが0.5mm度のミラーを、透な接剤などを介して100度積層していく。それを幅1mm度で切り出していく。切り出されたプレート(この厚さが]冊の1mm幅に相当する)を直交させて張りけることでAI Plateが完成する。この構]のAI PlateはアスカネットがをDuしたという。

同社によると、映し出される映機Σ気硫掬戮、ミラーの厚さ(0.5mm度)すなわちピッチの二乗に反比例するという。プレート1の厚さに相当する]冊の幅(1mm度)は、厚い(sh┫)が反o(j━)効率は屬り、薄ければ反o(j━)効率が落ちてミラーが透なガラスのように作するとしている。

現在、限定ユーザーがO動Zやゲーム機への応を検討しており、またユーザーインターフェースとしての応はセンサメーカーが興味をしているという。

(2012/10/10)
