Xilinx、をやや限定したソフト/ハード開発キットを6|類提供

ザイリンクス(Xilinx)がF(xi┐n)PGAを使ってシステムを開発しやすいようにコネクティビティ、DSP込みのFPGA、組み込みUFPGAと、を限定した開発キットを発表した。同社の高性FPGAのVertex-6ファミリー向けと、低価格のSpartan-6ファミリー向け。チップを売るだけではもはやビジネスにならない。チップユーザーがユーザーのシステムにそのチップを使ってもらうため、開発ツールもTすることはL(f┘ng)かせなくなってきた。

Xilinx 開発キット

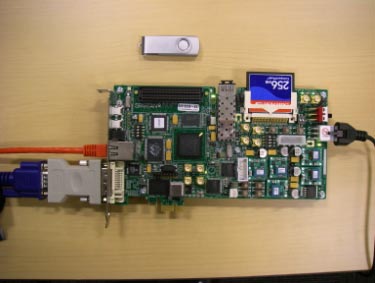

ザイリンクスは開発キットを|ごとに応ごとに開発するのではなく、できるだけ共通化した開発キット(ベースプラットフォーム)を作ることを2009Q2月に発表していたが、今v発表した開発キットは共通のベースプラットフォームの屬縫鼻璽拭璽棔璽匹箸靴鴇茲襯疋瓮ぅ化の開発キットという位けになる。この開発キットをパソコンにつなぎ、ソフトウエアとドキュメントをUSBメモリーで供給する。

今v、を主に3|類、FPGAの|を2|類の6|類の開発キットを提供する。それぞれのキットは瑤討り、基本となるベースのプラットフォームを拡張できるようにした。をある度絞り込んだのは、アプリケーションが複雑になってきたからだという。

Virtex-6、Spartan-6のコネクティビティ開発キットの狙うは、それぞれ高]データレートのシリアル通信であり、シリアルトランシーバでを小型にしたい、である。例えばPCIeからXAUIブリッジへの接や、PCIeからGbEへの変換などを行うだ。また、DSP開発キットでは、MRI/CTなど医機_(d│)の映欺萢など高]の並`動作向けのVertex-6向け、Y的なDSPを含むFPGA開発にはSpartan-6向けをTしている。もっとk般的な組み込みシステム向けにはVirtex-6/Spartan-6エンベデッドデザインキットを使う。ユーザーはソフトウエア開発とハードウエア開発を最初からできる。

例えば、インドのソフトウエア開発会社タタ・エレクシーは通信システムを開発する場合にSpartan-6組み込み開発キットを使ってみたという。来はネットワークプロセッサの負荷が_すぎてほしいバンド幅がuられなかったが、この開発キットを使って独Oの圧縮アルゴリズムを組み込むことで、所望のバンド幅をFPGAで実現できた、と同社マーケティング担当ディレクタのBrent Przybusは言う。これは独Oの圧縮アルゴリズムをFPGAのハードウエアロジックで組むことによって実現したわけだが、そのハードウエアv路のアドレス番(gu┤)をソフトウエア開発の際にマッピングして与えておけばよい。ユーザーはO分のuTな開発に集中できるため、開発期間の]縮につながったとしている。これまでだと6ヵ月かかったがこの開発キットを使うことによって4ヵ月で済んだという。


Xilinx


2|のエンベッデッドキットとSpartan-6コネクティビティキットは入}可Δ世、Vertex-6コネクティビティキットは2010Q1月からpR、DSP開発キットは2010Q1四半期にpRを開始する予定。

(2009/12/14)
