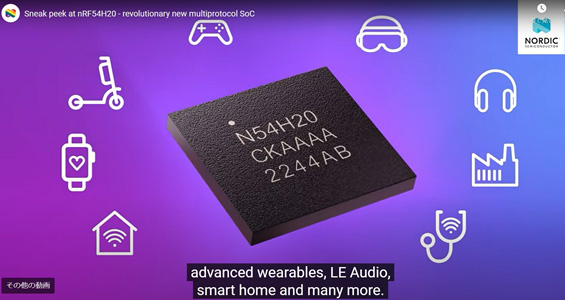

図1　NordicのBluetooth LE+Thread+Wi-Fi+Matterチップ　出�Z：Nordic Semiconductor

5月に見せたこの����は、NordicがBluetoothだけの会社ではないことを��すSoCチップとなっている。Bluetoothは最�j8個の子機をつなげられる�Z�{�`無線、Wi-Fiは高�]通信を可�Δ砲掘�Threadは数�h個といった�j量のIoTデバイスを接��するのに適したメッシュネットワーク向きの��格である。これらの�Z�{�`通信では通信プロトコルが��く違うため、例えばThreadで集めたデータをそのままWi-Fiでインターネットにつなげることはできなかった。しかしソフトウエアレイヤーでこれら��てのプロトコルを読めるように統�kされた��格Matterにも�官�しているため、Treadによる IoTデータもBluetoothからの音楽データも同時に�官�できる。

無線通信�\術は、電�Sを送�p信するRF�v路と、電�Sに乗せられたデータを解読するベースバンド�v路からなる。RF�v路では反�oや�J渉などMaxwellの電磁�c�究�式に基づく��識が、ベースバンド�v路ではデジタル変調やアルゴリズム解読のデジタル�v路の��識が��要となる。両�気龍\術��識に長けたNordicは、この3つの無線�v路に加えて、PSA（Platform Security Architecture）認証レベル3のセキュリティ機�Δ盻言僂靴討い襦�

このためのチップ設��では、マイコンコアとして処理�ξ�の高いArm Cortex-M33コア（最�j320MHz）を2個、低消�J電��で動作させるとともにソフトウエアで周辺�v路を��めるためのRISC-Vコアを2個集積している（図2）。さらに�j量のデータを扱えるようにするため1MBのRAMと2MBのNVM（不ｧ発性メモリでフラッシュに�Zいという）も集積しており、さらに外�陬瓮皀蠅箸盧能j400MB/sで接��できる。

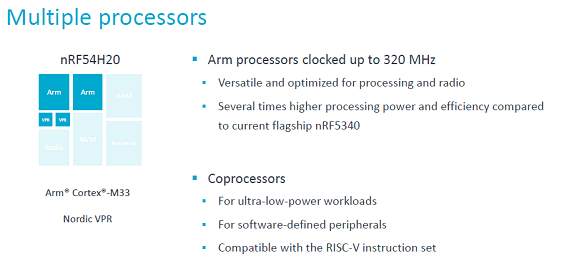

図2　CPUコアを4個集積、Arm Cortex-M33とRISC-Vをそれぞれ2個ずつ集積　出�Z：Nordic Semiconductor

周辺�v路では、480Mbpsの高�]のUSBバスやCAN FDコントローラ、UARTやSPI、I2Cなどの11個のシリアルポーと、NFCタグ、14ビットのA-Dコンバータ、MIPIのI3C 2個などを集積している。�O動�Z内��格であるCAN FDコントローラを集積したのは、無線でクルマのカギの開閉を行うキーレスエントリ応��を念頭に入れただけでなく、クルマのアフターマーケット�x場も狙えるからだという。

肝心のRF無線�v路では、送信�v路の出��は10dBm（10mW）で、�p信感度は-100dBm（0.1pW）とわずかな電�Sをも捉えることができる。この感度で1MbpsのBluetooth LEのデータを�pけることができる。

無線通信チップの消�J電��を下げたのは、アクティブモードから�t座にスリープモードに�々圓掘△気蕕縫僖錙璽押璽謄�ングやクロックゲーティングなどの低消�J電���\術を�~使したためだという。消�J電��の低さを売り�颪法▲┘奪�AIを�~使するスマートセンサや、高齢�v向けのメディカルケアモニタリング向けのウェアラブルデバイス（ウォッチなど）、あるいは�p糖値（グルコース）を5分おきに送信するような糖尿��のモニタリングなどの�x場を狙っている。

Nordicはファブレス半導��だが、���]は実績のあるGlobalFoundriesの22nmのFD-SOI（Fully Depleted Silicon on Insulator）プロセスで作る。
