ON Semi、USB Type-Cチップセットを々開発
使いM}の良さを_しながらもUSB Type-Cソリューションで最j(lu┛)スピード10Gbpsを実現したICチップセットにON SemiconductorがRしている。Type-C格は100Wの電まで供給でき、コネクタの峅爾リバーシブルという長がある。現在のスマートフォンの電源は]充電でさえ12W度だから、Type-Cは]充電可Δ格にもなる。
USB Type-Cは、今後のスマホやタブレットの電源兼データコネクタの役割を果たし、しかも高]データを扱える。反C、パワーとコントローラ、データ変換といった電源やU(ku┛)御信(gu┤)も内鼎靴討り、ウェアラブルデバイスからスマートフォン、タブレット、ノートパソコン、デスクトップ、モニターに至るU(xi┌n)SBの新格として統k的に使えるようになる。5V電源では最j(lu┛)15Wだが、パソコン向けなどには、18W、36W、60W、100Wという格まで含む。データレートは5V電源では5Gbpsまでだが、100Wまでの格では10Gbpsまで官できる。

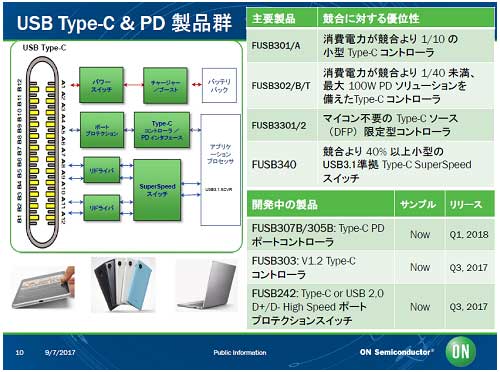

図1 ON SemiconductorのType-C群 出Z:ON Semiconductor
同社がを入れているは、USB Type-Cコネクタからスマホのアプリケーションプロセッサやバッテリパックをつなぐためのv路群に要なICチップだ。U(ku┛)御端子からプロセッサへは、ポート保護v路とType-Cコントローラが要で、データ端子とAPUの間にはリドライバと高]スイッチv路が要となる(図1)。例えば、現在出荷中のとしてFUSB203/B/Tは最j(lu┛)100WまでパワーデリバリーできるType-Cコントローラで、U(ku┛)御信(gu┤)インターフェースはI2Cを使う。図2にわずか1.2mm×1.3mmのFUSB302チップを搭載した開発キットを(j┤)す。

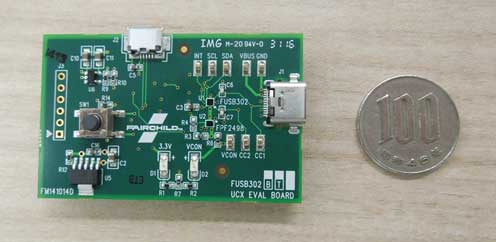

図2 開発キット やや真ん中に二つあるいICがON SemiのFUSB302
Type-Cの電源端子とバッテリパックとの間にはパワースイッチと充電v路/(j━ng)圧v路が要で、データ線はGbpsの単位になると、配線が少し長くなるだけでも信(gu┤)は劣化する。このため、リドライバが中M(f┬i)_(d│)の役割を果たし、高]スイッチでAPUのUSB3.1 XCVRに入する。に、ON Semiconductor Analog Solutions Group, Marketing DirectorのMatthew Tyler(hu━)は、リドライバの要性をスマホやパソコンのプリント基屬Type-CのソケットからAPUまでの{(di┐o)`が`れていると信(gu┤)は送れなくなるという。
実際、FR4のプリント基を使って比較すると、12インチの長さまでは伝送をh価するアイダイヤグラムは開いており、リドライバで入へフィードバックしてプリエンファシスなどのイコライズ\術を使うと、出でははっきり`が開く、すなわちオン・オフの区別がつくことを(j┤)している(図3)。

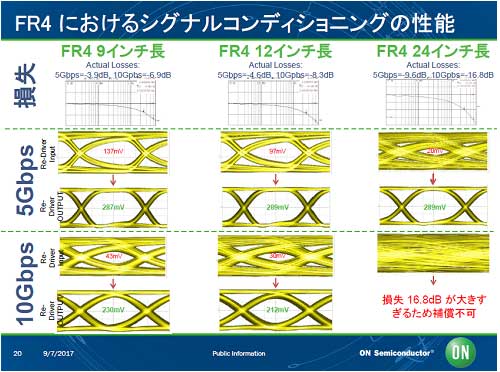

図3 FR4屬坊狙した配線長が12インチ以内なら10Gbpsで伝送できる 出Z:ON Semiconductor
ON Semiconductorが開発中の(図1)では、保護v路を集積した高]スイッチやz仕様もあり、使いM}の良いを開発していく。すでに化したものにはj(lu┛)きさがわずか1.2mm×1.3mmのコントローラチップFUSB302は、小型化とスタンバイ電流がわずか5μAとして低消J電を長とする。
