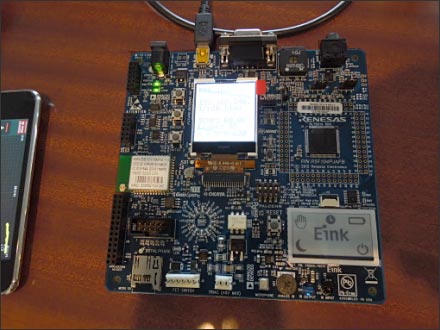

図1　エコーネットライト��拠のHEMS��の開発ボード　 ルネサスがパートナー

ゲインスパン（GainSpan）社は、2006�Qにインテルをスピンオフして設立された。これまで日本ではルネサスエレクトロニクスとパートナーシップを�Tび、HEMS（Home Energy Management System）やBEMS（Building Energy Management System）向けの開発ボード(図1)をスマートハウス�噞に提供してきた。これは、ルネサスの16ビットマイコンRL78とゲインスパンのGS1100などを搭載した低消�J電��の開発ボードで国内のスマートハウス向けの��格Echonet Rite（エコーネットライト）に��拠する。この��格は経済�噞省の主導の元で作られた。ただし、Wi-Fiをベースにしていた。コンセントからどの��度の電��を使っているかを検出するためのスマートプラグ(図2)も開発している。

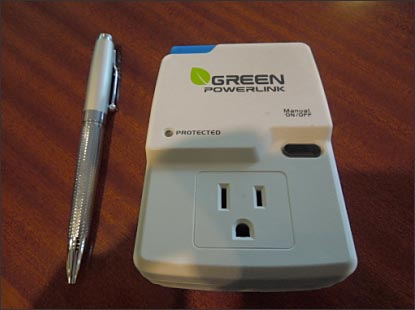

図2　スマートプラグ

新開発のGS2000は、同�kIC�屬�Wi-FiとZigBeeを内�鼎靴討い襦�このため����はもっと広がる。同社CEOのGreg Winner��(図3)は、Wi-FiとZigBeeをミックスしていることで通信できる�{�`を数mから数��mまで好きなように変えることができる、と述べる。さらに、IPベースのWi-Fiを使っているため�Q�Oのスマートフォンで、センサノードやネットワーク家電を点けたり消したりといった�U御ができる。

図3　GainSpan社CEOのGreg Winner��

スマートハウスでは、さまざまな電気機�_を管理するため、�Q機�_の電��を電流センサという�@のセンサで検�瑤靴討�り、その情報をアクセスポイントであるHEMSに届ける。このトポロジー構成はセンサネットワークとよく�瑤討�り、プロトコルや周�S数などを仕様に合わせればスマートハウスにもセンサネットワークにも使える�lだ。

ハードウエア的にはこのICは、802.11/b/g/nと802.15.4（ZigBee含む）��拠のモデムとRF�v路（�p信��のLNAと送信��のPA、送�p信スイッチも含む）、システム�U御��ARM Cortex-M3コアや周辺インターフェースを内�鼎靴��v路と、ネットワーク�U御��ARM Cortex-M3コアやROM、SRAM、フラッシュ、周辺、暗���v路エンジン（RSAとWi-Fi��のWPA2）などを集積した�v路からなる(図4)。SPI、UARTなどさまざまな�Y��インターフェースも集積している。このGS2000は65nmのTSMCプロセスで���]している。

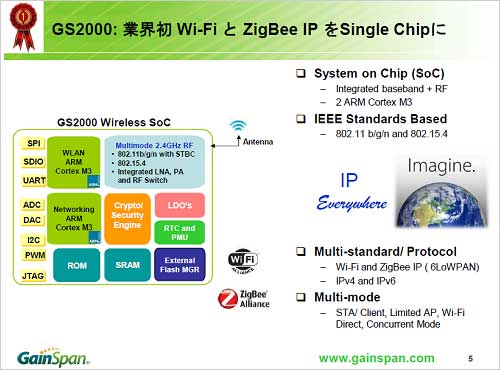

図4　GS2000のブロック図　出�Z：GainSpan

このハードウエアだけではなく、ソフトウエアスタックも提供するため、応��やユーザをいろいろ広げることができる。例えば、スマートハウスでは、日本だとエコーネットライトという経�愱主導の��格に��じたプロトコルを使い、�L外だとSmart Energy 2.0の��格を使うが、ユーザがプログラムすればいずれにも�官�できる。さらに、Wi-Fiと802.15.4のモデム/RF�v路も���Tしているため、Wi-Fi�屬△襪い�802.15.4�屬縫┘魁璽優奪肇薀ぅ箸鮃柔�できる。ZigBee IPは6LoWPANのIPv6にも��拠しているため、IoTのような広い�J囲のデバイスにつなぐことができる。加えて、ピアーツーピアのWi-Fi Directなども��来に�△┐特��Tしている。

ゲインスパン社は、ソフトウエアをサポートするためインドのバンガロールにR&Dオフィスを設��している。ベンチャーキャピタルとしてIntel Capitalはいうまでもなく、New Venture PartnersやSigma Partnersなど8社が出�@している。
