ナショセミが外��けコイルの要らないDC-DCコンのモジュールとツールを発表
半導��メーカーが単なるチップの提供だけではなく、モジュールや開発ツールの提供などを含めたソリューションとして半導��ビジネスを拡張している。コンピュータ・通信機メーカーが単なるコンピュータや通信機�_のハードやソフトを売るのではなく、顧客が望むシステムを提案するというソリューションビジネスへと広げてきたやり��(sh┫)と同じだ。�櫂淵轡腑淵襯札潺灰鵐瀬�ターは電源�v路のパワーモジュールと開発ツールを提供し始めた。
7ピンの�Y��パッケージに収納したDC-DCコンのモジュール
ナショセミコンが今�v、出荷を始めた電源�v路��のパワーモジュールSimple Switcherはステップダウンコンバータであり、入��電圧が24Vや12V、あるいは5V/3.3Vといった�Y��電圧からもっと低い電圧を発�擇気擦�DC-DCコンバータである。最小の出��電圧は0.8V。出��の負荷電流は3Aあるいは4Aである。
同期�D流のスイッチング電源��(sh┫)式を使っているが、スイッチング電源はノイズを�H量に発�擇垢襪燭瓠∋箸けM�}が�Kい。�k��(sh┫)、電源�v路を使う電子機�_エンジニアは、電源�v路でつまずきたくはない。本来のシステム�v路の開発に集中したい。単純で使いやすく、しかも�Wい電源�v路が欲しい。
今�v、ナショセミが発表したパワーモジュールは、そのような電子機�_エンジニアが本来の�v路設��に専念できるように、ノイズを��らし、使い�M�}を良くした電源�v路である。これまでは�盜颪離螢縫▲謄�ノロジーも同様なμモジュールと�}んでいる����を出している。この����も電子機�_エンジニアの�h判は良いようだ。
しかし、μモジュールのパッケージはLGA（ランドグリッドアレイ）で配線を接��しているため、実�▲好�ルが��要とされる。また、LGAは何か不�差腓�ある時に、ハンダ��けしているチップを外すことが�~単ではない。

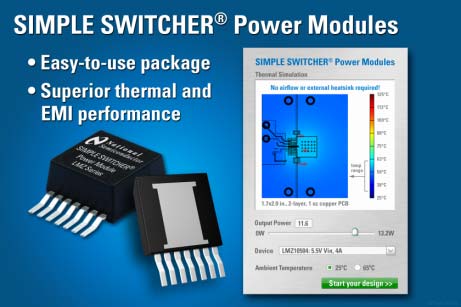

ナショセミのSimple Switcherパワーモジュールファミリーは、銅��をパッケージの�fに設けた7ピンのTO-263パッケージ（10.16mm×13.77mm×4.57mm）であり、ハンダ��けも�Dり外しも�~単にできる。銅��があるために�X�B�^がこれまでの他社のパッケージよりも小さく、放�Xフィンなしで周囲まで放出するという�X��での�X�B�^θJAは20℃/Wと低いため最�j(lu┛)4Aまで流すことができる。このため出��の負荷電流が1〜3Aの�J囲で95%以�屬慮�率をキープする。しかも、最終段にパワーMOSFETを内�鼎靴討い襪燭瓩房����C積の低��が図れる。最�j(lu┛)出��電��は20Wと�j(lu┛)きい。
効率を�屬欧襪燭瓩縫僖錙�MOSFETのオン�B�^を��らすと同時に、スイッチング周�S数と効率とのバランスを考え、1MHz以下という周�S数を��(li│n)んだ。
加えて、スイッチング電源で問��となっていたEMIノイズは、EMI試�x��格EN55022 クラスBに��拠しており、ノイズ放出量は30dBμV/m以下。ノイズを下げることができたのは、二つの��(sh┫)策をとったためだという。�kつは、相��構成の二つのパワーMOSFETの中点と次段のインダクタをできるだけ�Zづけてリード線を�]くしたことであり、もう�kつはそのインダクタをパッケージ内に集積し、そのインダクタの周りをシールドしてしまったことである。このインダクタは外�陲�ら�P(gu─n)入したものであり、高����のインダクタメーカーとパートナーシップを組み、アナログ�v路の設��とパッケージングに丸2�Qかかった、と同社高性�Ε僖錙�����ライン�靆腓離咼献優好罐縫奪肇蝓璽澄爾離▲譽奪�ス・チン��は語る。
今�v����ラインアップを揃えたものは、最�j(lu┛)入��42V・出��電流3AのLMZ14203、最�j(lu┛)入��20V・出��電流3AのLMZ12003、最�j(lu┛)入��5.5V・出��電流4AのLMZ10504の3���|である。��て同�kパッケージで提供される。さらに4���|の��画がある。

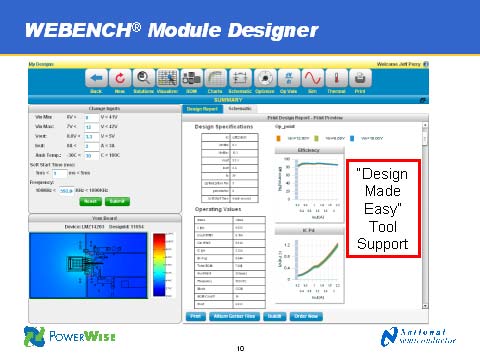

電子機�_システムの電源の設��を�~単にする開発ツールWebench Power Architectも発表した。これはユーザーが望む入��電圧や出��電流、電圧などを入��すると、出��の負荷電流�憾�率のグラフなどを画�Cに出��する。さらにICから放出される�Xのシミュレーションもビジュアルに見られるようになっている。このオンラインツールは、110社が提供する2万1000点の����、300�|類のパワーIC、25�|類のトポロジーなどがライブラリとしてサポートされている。�H電源のシステムにおいても�v路図を出��し、例えば低電圧�j(lu┛)電流で動作するFPGAなどのロジックによく使うPOL（point of load）電源の設��もWebenchで設��できる。
電源�v路を設��しやすいオンラインツール
しかもこのツールはオンラインでサービス提供できるため、今�vのパワーICはもちろんのこと、��(j┤ng)来のパワーICもライブラリにナショセミ�笋�登�{し、アップデートする。このためユーザーは最新のICや����を使って電源�v路が�uられる。
