アナログ・デバイセズ、ワイヤレス応��を�T識したRFシグナルチェーン���陲鬟�バー
ワイヤレステクノロジーがこれからますます�j(lu┛)きく成長する。HSPAやLTEなど通信ネットワークやデータ通信��WiMAXだけではなく、宇宙�豢�、���R機�_(d│)、�噞機�_(d│)、�c�攀×_(d│)、コンピュータ、医��機�_(d│)、�O動�Zエレクトロニクスなど幅広く、どこにでもワイヤレス�\術が入り込みその応��が�\えてくることがはっきりしている。�櫂▲淵蹈亜Ε妊丱ぅ札此�Analog Devices）社はワイヤレス�\術の中核をなすRF�\術のシグナルチェーン����をカバーするソリューションを提案した。もちろんブロードバンドにも�官�する。
出�Z：アナログ・デバイセズ
6月に入りアナログ・デバイセズは、分周�_(d│)を?y┐n)△┐�PLL周�S数シンセサイザ「ADF4150」、50MHz〜4GHzの広帯域アンプ「ADL5601」と「ADL5602」、400MHz〜2.7GHzと広帯域のRF出��1Wのドライバアンプ「ADL5604」、送信�陲虜能�パワートランジスタの消�J電��を最適化するためのRMS (root mean square) ディテクタ「ADL5902」の5�|類のアナログICを発表するとともに、すでに����化しているローノイズアンプ（LNA）やミキサー、IQ変復調�_(d│)、A-D/D-Aコンバータ、送�p信スイッチなどを�k式�eちRF�v路のシグナルチェーンを完成させた。

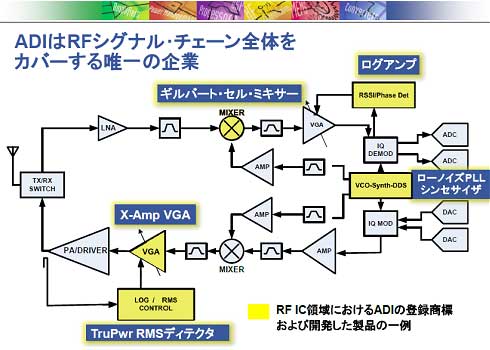

アンテナから、送�p信スイッチを経てRF�v路、IF�v路、変復調�_(d│)、A-D/D-AコンバータまでのRFシグナルチェーンは、ワイヤレス�v路のキモともいえる。デジタルに変換した後はプロセッサやメモリー周辺�v路などを搭載する、いわゆる組み込み�U�v路につながる。組み込み�U�v路はワイヤレステクノロジーとは直接関係しないため、アナデバがカバーするRF信��(gu┤)チェーンがワイヤレステクノロジーのキモとなる。

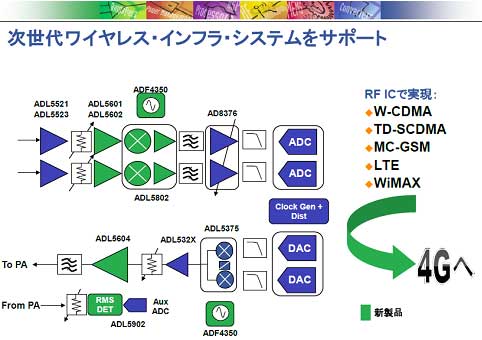

今�v、アナデバが発表したRF��のICチップは、これからのワイヤレス通信インフラを実現するためのソリューションとなっている。これだけの����があれば、「異なる周�S数のRFシグナルチェーンを共通のプラットフォームで実現できる」と、同社RF＆ネットワーキング����担当バイスプレジデントのPeter Real��は顧客にとってのメリットを�喞瓦垢�。例えば、W-CDMAやTD-SCDMA、MC（multi carrier）-GSM、LTE、WiMAXなど3G以�Tの通信システムおよびそれ以�Tの4Gのインフラシステム向けのチップとなる。
出�Z：アナログ・デバイセズ
例えば、「ADL5604」は、400MHz〜2.7GHzと広い周�S数帯域に渡って1WのRFパワーを出��し、次段のパワーアンプを�~動するためのドライバアンプである。通信基地局の消�J電��の�j(lu┛)�霾�が送信�陲離僖錙璽▲鵐廚任△襪海箸�指�~されている。この消�J電��を��(f┫)らす�}段の�kつがパワーアンプに印加する電源電圧を、信��(gu┤)レベルに応じて変える��(sh┫)法だ。��来、パワーアンプには�k定の電源電圧を印加していた。広いダイナミックレンジに渡って信��(gu┤)を送り出す場合、小さな信��(gu┤)では小さな電流しか流さないが、印加する電圧が�k定であればそこで消�Jする電��は電圧が高い分、無�Gになる。
そこで、信��(gu┤)レベルが小さい時は電源電圧を小さくし、信��(gu┤)レベルが�j(lu┛)きいときだけ最�j(lu┛)の電源電圧を印加する。この場合、信��(gu┤)レベルを検出しなければならない。その高周�S信��(gu┤)を検出するICがRMSディテクタ「ADL5902」である。このディテクタICのレベル（変調しているので包絡線）に応じてパワーアンプの電源電圧を変える。このようにしてパワーアンプの消�J電��を下げる。
RFシグナルチェーンを構成するためにシリコンだけではなくGaAsやSiGe、さらにはBiCMOS、CMOSなどのプロセスをふんだんに�~使する。RF設��ではごく当り�iだが、周�S数の高いフロントエンドのLNAまではGaAs、その後段ではもっと�W価なSiGeや負荷�~動�ξ�の高いBiCMOS、などを使い、デジタル�霾�は純粋なCMOSプロセスを使う。アナデバはボストン郊外の本社とアイルランドにプロセスファブを�eっているが、プロセスに応じてファウンドリと使い分ける、とPeter Real��は言う。例えばシリコンのCMOSやBiCMOSならTSMC、GaAsなら別のファウンドリを使うが、SiGeのバイポーラを相��構成のnpn/pnpデバイスや、�B�^/コンデンサなどパッシブ����を集積するような�v路では内��プロセスを�W(w┌ng)��する。
アナデバはRF�v路シミュレータ、ADIsimRFと、RF�v路の�h価キットをサポートしている。ADIsimRFは、アンプをカスケード接��した場合の�W(w┌ng)�uや雑音指数、IP3（3次のインターセプトポイント）、P1dB（��和出��から1dBダウンしたときの出��値）、RFシステム����の消�J電��などを���Qする。送�p信スイッチからバンドパスフィルタ、ローノイズアンプ、ミキサー、IFアンプなど最�j(lu┛)で15段のRFからIFまでのシグナルチェーンを���Qでき、このソフトをwww.analog.com/jp/ADIsimRFから無料でダウンロードできる。

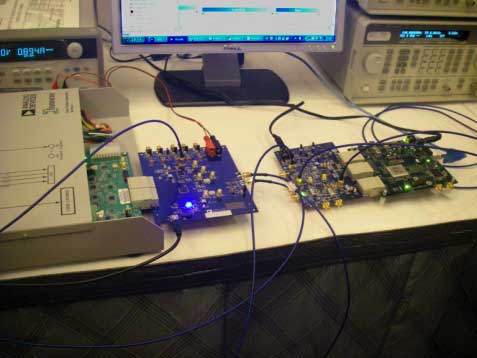

アナデバの�h価キット 左�笋�送信�陝���が�p信��
RF�v路�h価キットは、直交変調�_(d│)などデジタル変調�_(d│)を含む送信�陲函��p信�陲�よびデジタル処理のデータキャプチャボードも��く。データパターン発�昊_(d│)からのデジタルデータを変調して送ると、パソコンに周�S数スペクトルのデータを見るだけではなく、搭載しているロジックアナライザのソフトを使ってデジタルパターンのデータを見ることもできる。
