金�鑁枩�でカスタム化するマイコンをAtmel が発売、高�]低消�J電��を可�Δ�
��Atmel社がカスタマイズでき、FPGAよりも高�]で低消�J電��、低価格の32ビットマイクロコントローラCAP (Customizable Atmel Processor)を発売する。FPGAを使って実行するDSPアルゴリズムを使った比較例では8倍も�]かったという。
��に、マイコンと外��けFPGAを組み合わせてOFDMやGPS相関�_などを構成する場合、外�陬蹈献奪�����に�瓦靴謄�ロック周�S数を50MHz以�屬��屬欧襪海箸��Mしいといわれている。シングルチップに同等な機�Δ鬟蓮璽疋錙璽筺璽匹納存修轡瓮織詛枩�でプログラムすれば、SRAMベースのFPGAよりも高�]で、低消�J電��にできる。
そのシリーズの�kつ、AT91CAPマイコンには、��来のコアや�Q�|周辺インターフェース、高�]バスに加え、メタルでプログラムするブロック�v路（MPブロック）がある。このメタル配線をプログラムすることでカスタマイズする。MPブロックには最�j200万FPGA相当ゲートが含まれている。このMPブロックを使うのは、1) FPGAでよく使われてきたようなIPやDSPアルゴリズム、2) �kつ以�屬離廛蹈札奪汽灰△亮{加、3) まだ�Y����になっていない周辺�v路、など。
最初の����ファミリは、ARM社のARM7、ARM9のプロセッサコアを使うAT91CAP7、AT91CAP9にカスタマイズした����になる。�J�TのARM7および９と、FPGAを組み合わせた�v路を1チップ化する場合でも�々圓砲�かるコストは15万ドルである。1チップ化することで最�K時のスタティックな消�J電��は3〜4mWと小さく、FPGA�v路よりも3桁少なく、ダイナミックな消�J電��もFPGAの1/10��度という。
AT91CAP7マイコンは、6層のバス配線マトリックスと4層のバスマスター配線を�eち、後�vのバスマスター配線がMPブロック専��の配線となる（図１）。配線層が�科��Dっているためバス��合がなく、オンチップのバンド幅を広くとれ、最�j19.2Gbpsを実現できる。

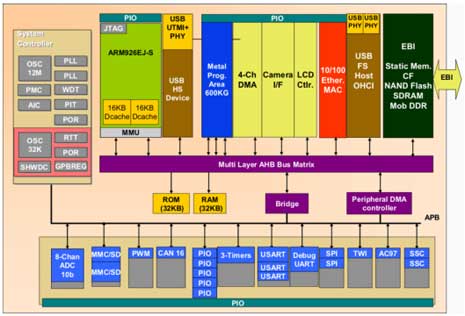

AT91CAP9マイコンは、バスマスター配線が3層で、バスマトリックス配線は12層構成である(図２)。MPブロックのバンド幅は38.4Gbpsと高�]�官�できる。
MPブロックは、別のプロセッサを搭載することもできる。例えば、キャッシュ��きのARM926EJ-Sとか、8ビットのマルチコアなどがある。応��例では、数�Hくのセンサーを�△┐觜�業��のコントローラなどには、複数のセンサーに�Q8ビットマイコンを�H数搭載するチップがほしい。�H数のマイコンを1チップに搭載すればシステムのコストを��らし、消�J電��を下げることができ、システムを�~素化できる。このとき、バスマスター�U御とDMAアクセスはMPブロック�陲肇轡好謄爛丱垢箸隆屬棒澆韻襪�MPブロックのプロセッサとのつながりが極めて良くなる。
開発ツールとしては、Atmel社のARMベースマイコンと同じCコンパイラやRTOS、OS、ICE、IDEを使��できる。つまりサードパーティのツールを使えることになる。もちろん、Atmelの提供するGNU gccCコンパイラやGNU gdbデバッガなどのツールも�W��可�Δ�。単価は、5万個�P入する場合AT91CAP7が5.44�櫂疋�、AT91CAP9Sが10万個�P入時で13�櫂疋襦�
