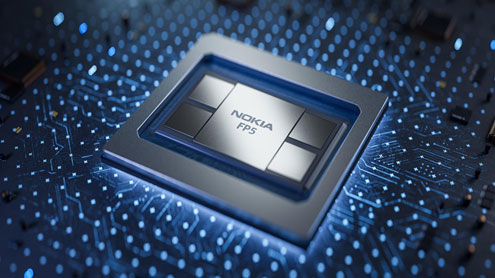

図1　Nokiaが独�O開発したネットワークプロセッサFP 5　出�Z：Nokia

Nokiaは基地局内で使うためのネットワークプロセッサをこれまでも�O社開発してきた（図2）。5G通信時代には、これまでの携帯電�Bだけではなく、IoTのデータも同じ基地局で扱うため、ネットワークスライシング（高�]から低�]まで様々なデータレートを処理する区分け）をはじめ新しい�\術が登場する。このためネットワークプロセッサも改良が求められる。そこで、ネットワークプロセッサを進化させてきた。

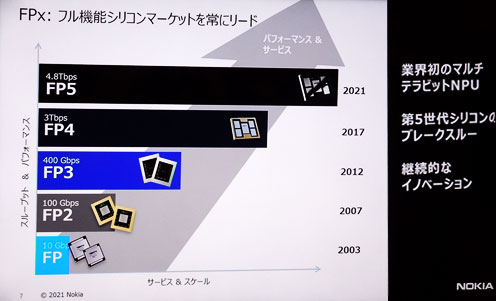

図2　これまでに�O主開発してきた独�OネットワークプロセッサFPシリーズ　出�Z：Nokiaのスライドから

このほど発表したネットワークプロセッサFP 5は1チップ構成にしたが、2017�Qに発表したFP 4チップではCPU�霾�が3チップ構成のチップセットになっていた。さらに、プロセッサとのやり�Dりが��要なDRAMメモリにはHBMを4個採��、シリコンインターポーザを通してCPUとHBMを1パッケージに実�△靴拭�

この�T果、��来のFP 4プロセッサと比べ、性�Δ�3倍に�屬欧覆�ら消�J電��は1/4に削��した。性�Δ�CPUコアを�j量に並べて並�`処理するメニーコア�擬阿肇僖ぅ廛薀ぅ麁虻遒砲茲詈��g処理で向�屬気擦拭�消�J電��もメニーコア�擬阿妊�ロック周�S数を�屬欧困忘僂鵑澄�この�T果、冷却�桔，篭�冷で済ませられた。

�O主開発だとセキュリティのレベルを�屬欧襪燭瓩砲矣~効だ。�@��プロセッサだとセキュリティ��のマイコンやセキュアなメモリを���Tし、暗�ｲ修簀Ь擇了伝箸澆鬟廛螢鵐抜韶��屬坊狙�しなければならないが、独�Oチップだとセキュリティの仕組みも1チップに集積できる。FP 5では、��来よりも暗�ｲ修��啣修靴拭ｒ�来は、ソフトウエアプロトコルのアドレス�霾�だけを暗�ｲ修靴討い燭�、今�vはデータのビットパターンも暗�ｲ修靴拭�

Nokiaはもちろん半導�����]ラインを�eっていない。ファブレスとしてチップを開発したのは、�@��の半導��ネットワークプロセッサチップでは性�Δ箋��Α⊂嫡J電��が満�Bいかないからだ。加えて、Nokiaが�O主開発する理�yの�kつが脱炭素だ。半導��はシステムの低消�J電��を実現できるデバイスだ。�O社開発でNokiaが思い�Wく半導��を�O分で設��すれば、余��な命令セットや不��要なソフトウエアを削��できるため、消�J電��は下がる。しかも、ハードウエアだけのASICではなく、CPUにソフトウエアをプログラムするプロセッサであるため、プログラマビリティも確保できる。

Nokiaは��社的に脱炭素を�`指している。��来も成長したいと考えると脱炭素は�cけて通れない。ビデオストリーミングや4K/8Kテレビのように消�J電��が�屬�る�妓�にある現在は、2030�Qに地球����を1.5°C�峺�させるという、気�t変動に関する���B間パネルIPCC（Intergovernmental Panel on Climate Change）レポートに��拠して、企業として積極的に脱炭素を進めようとしている。

そこで、通信端��と基地局の消�J電��の内�lを調べたところ（図3）、無線ネットワーク�Uが����の11%、�w定ネットワーク�Uが13%、データセンター（コア基地局）29%であり、残りの47%がユーザー端��であった。つまり、データセンター�Uの消�J電��を��らすことが����になっている。

図3　通信�\術の消�J電��の内�l　出�Z：Nokiaのスライドから

そこで、コア基地局の消�J電��を��らすための�戯�が、1）ハードウエアの先端化、2）�O社シリコン、3）ソフトウエアの先端化、4）AI/機械学�{による最適化、5）その他排�Xの再�W��など、となっている。ここではNokiaのユーザーである通信オペレータのための消�J電��の低���\術を表している。これはユーザーに訴求しやすい。これから5Gの�W��と基地局の数は�\えていく。それに�△┐神鐓Sとなっている。この考え�気蓮�半導��メーカーや���]����メーカーにも通��するだろう。
