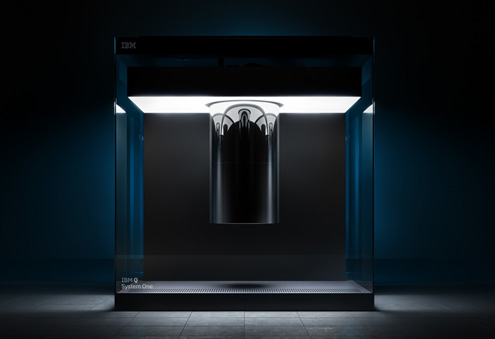

図1　IBM Q System One�@��量子コンピュータ　出�Z：IBM

これまでカナダのD-Wave社が量子コンピュータを商��化しているが、これは量子アニーリングを�`的としている。量子アニーリングは最適化問��を解くのに適しているが、IBMの�@��量子コンピュータはゲート�擬阿扉}ばれる��並�`演�Qと量子アニーリングができるように見える。��来のコンピュータだと1日もかかるような極めて複雑な問��を解くのに適している。ゲート�擬阿領婿劵灰鵐團紂璽燭蓮⇔婿厠�学的の�_ね合わせの原理（superposition）に基づいて1,0が瞬時に0,1に変わることを�W��する、��並�`演�Qに向いた演�Q�}法である。

例えば、財��データをモデル化する�桔，鮓�つけたり、より良い投�@を行うための主なグローバルなリスク因子を分�`したり、極めて効率の良い流通を扱うためのグローバルなシステムの最適な経路を見つけたり、配送��の�Z両管理を最適したりするような応��がありうるとしている。ディープラーニングとは違い、学�{して何かを覚えるわけではないため、学�{させる��要はない。

このIBM Q System Oneは、���aされ、コンパクトなモジュール�擬阿寮濕�で、商��化するために�W定に�n働し信頼性も高くなるように最適化しているという。研�|所での����を��えて、ビジネスにも使える�@��の��電導量子コンピュータである。

��来のコンピュータでは�Hくの����を�kつのアーキテクチャに統合して�k緒に動作させるように、IBMは量子コンピュータでも同様のコンセプトを使い、最初の集積化量子コンピュータシステムを��作した。IBM Q System Oneは、最先端のクラウドベース量子コンピュータプログラムで動作するようにカスタム����を集積している。例えば以下のような専������を内�鼎靴討い襦�
1) 量子ハードウエアは、高����のキュービットを再現性良く予�Rできるように�W定で�O動�鰊�できるように設��されている
2) 冷却�\術は、冷却を�e��し量子環境を分�`できる
3) 小型で高�@度な電子�v路は、�H数のキュービットを密に�U御できる
4) 量子ファームウェアは、システム�X��を管理し、ユーザーのダウンタイムなしでシステムを��新できる
5) ��来のコンピュータ�\術でクラウドアクセスをセキュアにし、量子アルゴリズムとハイブリッドで実行する

この�@��量子コンピュータの開発にはIBMの科学�vだけではなく、さまざまな業�|のプロフェッショナルが係わってきた。システムエンジニアや工業デザイナ、アーキテクト、���]�\術�vなど世�c的な人材がチームに参加した。例えば、英国の工業デザインやインテリアデザイン企業のMap Project OfficeやUniversal Design Studio、イタリアの�F�餞枋蔦`業�vのGoppionなどがIBM Q System Oneのデザインに関わった。

最初の�@��量子コンピュータの作��には数�hもの����を集積しガラスで気密封�Vしている。このシステムの集積化が最も�Mしかったとしている。量子コンピュータの演�Qにキュービットの����を絶えず維�eしなければならない。キュービットは、�Hくの配線による振動ノイズや�a度変化、電磁�Sノイズなどによって、���zな量子��性を素早く、100µs以内（最新の��電導キュービットで）に失ってしまう。こういった�J渉を保護することが、量子コンピュータや����を極めて繊細に分�`しなければならない理�yの�kつである。

IBM Q System Oneの�jきさは、高さ9フィート(2.7メートル)、幅9フィート、厚さ0.5フィート(15cm)のホウケイ�┘�ラスで����を気密封�Vしている。�v転並進を�W��して内�陲魍�けることができる。これによりシステムの保守点検を素早くできるようになる。アルミニウムと�^鉄のフレームを統合しながら、システムのクライオスタットや�U御電子�v路、外������を分けることができるようになっている。ただし、量子ビット数に関しては��らかにしていない。
