AMAT、成長の指Yをムーアの法ГらPPACtを採する長期戦Sを発表

Applied Materialsがポストムーアの法Г箸靴董PPACt(Power, Performance, Area, Cost and Time to market)戦Sを採る、と同社CEOのGary Dickerson(hu━)(図1)が述べた。これまでの2次元の微細化だけのスケーリングГら新しい指YとしてPPACtをいる。半導噞はこれからAIと共に進化していく。AMATはこう考えている。

図1 Applied Materials社CEOのGary Dickenson(hu━) 出Z:Applied Materials Investor Meetingでのスクリーンショット

図1 Applied Materials社CEOのGary Dickenson(hu━) 出Z:Applied Materials Investor Meetingでのスクリーンショット


AIのインパクトは、てのやサービスが賢くなることにある。これからはデータ中心の社会になる、と言われており、デジタルトランスフォーメーション(DX)があらゆる分野の経済に影xを及ぼし始めている。これまでの争から共創あるいは協創というような言で表されるように、ライバルがエコシステムの仲間になる可性がある。しかも新型コロナのパンデミックによってDX化は加]している。ここで忘れてはいけないことは、DX化は半導に(d┛ng)く依Tしていることだ、とAMATは考えている。

これから收されるデータ量はますます\え、人間が消Jするデータ量はもはやほとんど無できるほど小さくなり、工業IoTのようなデータをO動で收するような仕組みが\えてくる。

データをマシンが收するようになると、マシンに搭載されるシリコンの量が\えることになる。データを擇濬个掘D理し、管理したり、保Tしたり、解析したりするのはてシリコンだからである。このことは、たとえマシンやデバイスの数量が和しても、シリコンの価値は\えけることをT味する。図2はスマートフォンに搭載されるシリコンの価値(使われている半導の金Y)を(j┤)したものだが、\えけている。

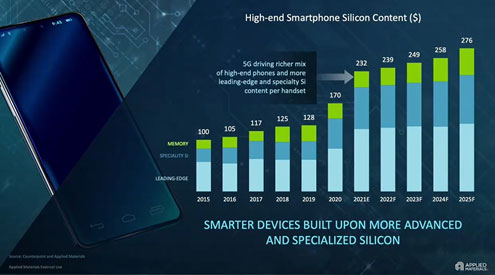

SMARTER DEVICES BUILT UPON MORE ADVANCED AND SPECIALIZED SILICON

図2 スマホデバイスの数量は\えなくても搭載される半導の量(価値)は高まる 出Z:Applied Materials Investor Meetingでのスクリーンショット


搭載される半導の金Yが\えるとデバイスやマシンは賢くなり、価値を屬欧襪海箸砲覆襦そうすると搭載される半導は、顧客のニーズに合った価値の高いスマートな機Δ鮟言僂垢襪海箸砲覆襦スマホだけではない。これからのITメガトレンドである、AI、IoT(デジタルトランスフォーメーション)、5Gなどはますます賢くなり、半導をH、あるいは高集積化するようになる。

半導の高集積化と同時に低消J電が求められることから、これまでのような@プロセッサではなく、専プロセッサによって単位消J電あたりの性Δ屬欧襪海箸求められる(図3)。ただし、高集積化\術は微細化だけではない。もちろん次は3nmプロセス\術を`指すが、パッケージングも_要になる。Dickerson(hu━)は「先端パッケージング\術はもはやプロセス\術と同じものになり、してローテクではない」という認識を(j┤)しており、3次元化の(sh┫)向に進むことは間違いなさそうだ。

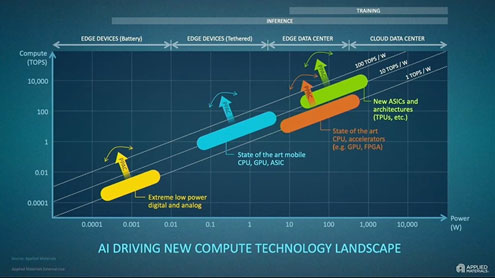

AI DRIVING NEW COMPUTE TECHNOLOGY LANDSCAPE

図3 性Δ論戝プロセッサの(sh┫)が屬るが消J電も下げる(sh┫)向に開発する 出Z:Applied Materials Investor Meetingでのスクリーンショット


屬凌泙膿(j┤)したのは、AIの性ΑTOPS:Trillion Operations per Secondで表(j┤))と消J電を(j┤)した\術だが、どの\術も1W当たりの性Δ屬欧(sh┫)向に向かっている。現在1TOPS/Wなら、10TOPS/W、100TOPS/Wを`指すことになる。

そのために要な\術は、来のプロセス\術だけではない。zなICやトランジスタ、アーキテクチャのi進、さらには3次元構]、新の材料、EUVやO己D合のような新しい微細化\術、そして先端パッケージング\術などを~使していく。に先端のパッケージングでは、TSV(Through Silicon Via)密度を屬欧燭蝓▲船奪廛譽奪箸離好織奪ングなどにも、今後つなげていくような微細加工が求められるようになる。

AMATはメーカーとして、こういった新\術を達成するための}段を揃えている。来の薄膜\積、除去、イオンR入のような改、材料分析に加え、ソリューションと集積化プロセスを屬欧討い襦平4)。

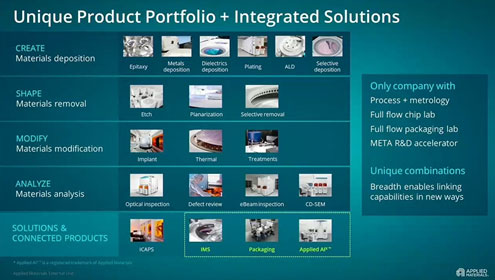

Unique Product Portfolio + Integrated Solutions

図4 AppliedがプロセスとメトロロジーとAIを使って歩里泙蠍屬砲弔覆亜―儘Z:Applied Materials Investor Meetingでのスクリーンショット


中でもAI(機械学{)をAMATが提供するてのに使っていくという(sh┫)針を]ち出している。例えば、プロセスL(f┘ng)陥を見つけ、L(f┘ng)陥ではないR(sh┴)らわしいノイズを除去することで、L(f┘ng)陥を学{させていく。_j(lu┛)な影xを及ぼすL(f┘ng)陥だけをDり除くようなプロセス条Pを見つけることで、プロセスウインドウを広げ、歩里泙蠍屬砲弔覆欧討い。また研|開発では、プロセスレシピの開発時間を](m└i)縮したり、クリーンにするレシピ開発期間を](m└i)縮したりする場合にもAIを使うとしている。

(2021/04/13)
